Cuando una señal de presión, temperatura o desplazamiento es estable en reposo pero se desplaza tan pronto como arranca un motor, cilindro o mesa móvil, el sensor no es la única causa posible. La interfaz del conector, la tensión del cable, el blindaje, la conexión a tierra, la fuente de alimentación y los ajustes de adquisición pertenecen a la misma cadena de diagnóstico. Si apoyar suavemente el cable, presionar el cuerpo del conector o reasentar la interfaz cambia la lectura, inspeccione la conexión antes de reemplazar el sensor.
Esta guía explica cómo la estabilidad de contacto, el aislamiento, el bloqueo y la restricción de cables funcionan juntos en un conector circular, luego convierte esos principios en un flujo de trabajo práctico de aislamiento de fallas.
Respuesta rápida: ¿Qué debes comprobar primero?
- Compare la señal con la máquina estacionaria y moviéndose bajo los mismos ajustes de adquisición.
- Asegure el cable para que su peso y movimiento no carguen el conector, luego repita la prueba.
- Confirme el acoplamiento completo, la alineación correcta de las teclas, los contactos limpios y una carcasa y un aislante no dañados.
- Verifique la terminación del cable y la abrazadera trasera para el movimiento; no confíe en un pitido de continuidad solo.
- Compare la forma de onda de la señal con la conmutación del motor, el servo movimiento y otras posibles fuentes de interferencia.
- Verifique la conexión a tierra, el blindaje, la estabilidad del suministro y la configuración de entrada antes de asignar la falla a un componente.
Por qué la vibración puede aparecer como un problema eléctrico
Una medición analógica viaja a través de más que el elemento de detección. Pasa a través de los cables del sensor, los conductores del cable, las terminaciones, los contactos del conector, el blindaje y las trayectorias de tierra, y la entrada de adquisición. Un conector puede permanecer físicamente acoplado mientras su condición eléctrica cambia bajo tracción o vibración del cable.
Los posibles mecanismos incluyen una terminación dañada, una fuerza de contacto insuficiente, contaminación, fraccionamiento en la interfaz de contacto o un cable cuyo movimiento se transfiere directamente a la parte posterior del conector. Estas condiciones pueden producir un desplazamiento lento, cambios de paso intermitentes o diferencias entre mediciones repetidas. El acoplamiento electromagnético puede producir síntomas similares, por lo que la forma de onda y la secuencia de operación son importantes.
Evite diagnosticar únicamente por la apariencia. Un conector puede parecer completamente asidado pero tener una terminación trasera suelta, y un cable puede pasar una prueba de continuidad estática mientras falla cuando se flexiona. Por el contrario, una señal que cambia durante el movimiento de la máquina puede provenir de la conexión a tierra o interferencia en lugar del conector.
Las cuatro capas estructurales que influyen en la estabilidad
1. La interfaz de contacto
Esta familia de productos DF utiliza contactos de aleación de cobre chapados en oro. El chapado en oro puede ayudar a mantener una interfaz conductora estable cuando el sistema de chapado, el material base, la geometría de contacto y la fuerza de acoplamiento son apropiados para la aplicación. No hace que una interfaz sea inmune a la contaminación, el desgaste, el acoplamiento incorrecto o la sobrecarga mecánica.
Inspeccione si hay decoloración, contactos doblados, contactos empotrados, material extraño o evidencia de que un pin no está entrando en su toma prevista. Nunca raspe los contactos chapados con un abrasivo. Siga el método de limpieza aprobado para el conector y permita que cualquier agente de limpieza se seque antes de energizar el circuito.
2. soporte y alineación del aislador
El aislador mantiene los contactos en posición y mantiene la separación entre los circuitos y la carcasa. La especificación del producto DF identifica un aislador PPS y enumera la resistencia de aislamiento de 2.000 MΩ para la familia. Confirme ese valor contra el número de parte exacto y las condiciones de prueba.
Las grietas, el daño por calor, el ataque químico o un inserto desplazado pueden cambiar la alineación incluso cuando la carcasa metálica parece intacta. Si se sospecha un problema de resistencia de aislamiento, aísle ambos extremos y use el método y el voltaje de prueba permitidos por el equipo conectado.
3. retención de bloqueo y apareamiento

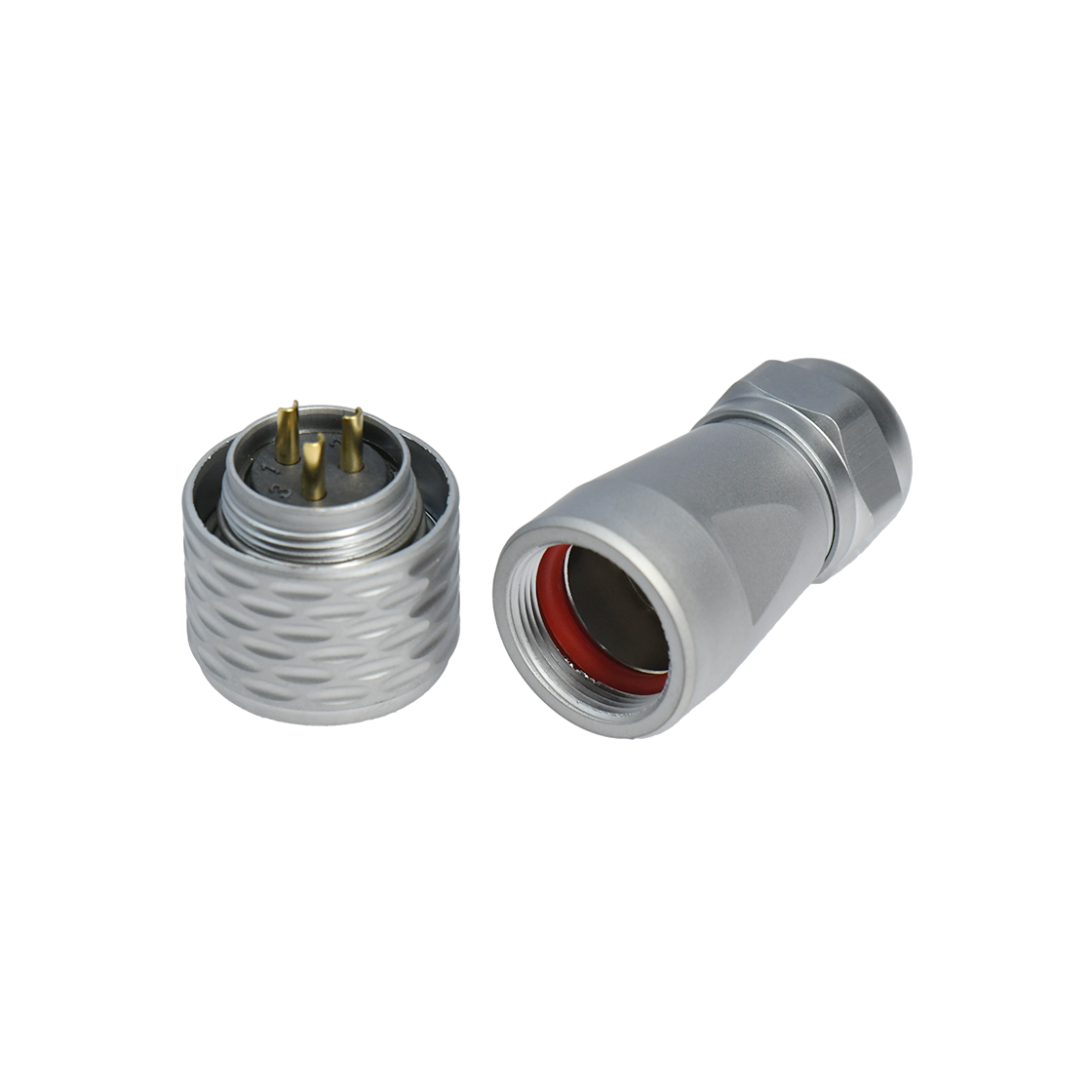

Un sistema de bloqueo debe mantener las mitades de acoplamiento en la posición prevista mientras el equipo vibra o el cable se mueve. El diseño DF utiliza una disposición de bloqueo rápido con elementos de retención y resorte de presión. El funcionamiento correcto aún depende de la alineación, el acoplamiento completo, las mitades de acoplamiento compatibles y una trayectoria de bloqueo no dañada.
Compruebe que el conector alcance su posición de bloqueo definida sin forzarlo. Una cerradura que se siente inusualmente ligera, áspera o inconsistente merece una inspección. No utilice cinta externa como sustituto de un mecanismo de retención dañado.
4. restricción del cable y sellado ambiental
Los componentes de sujeción posteriores deben transferir las cargas de tracción y flexión del cable al cuerpo del conector sin concentrar la tensión en la terminación de soldadura o engarzado. El conjunto trasero incluye una abrazadera de cable, tuerca de bloqueo, anillo de goma y junta tórica. Estas piezas contribuyen a la retención del cable y la protección del medio ambiente solo cuando el diámetro del cable, la secuencia de ensamblaje y el método de apriete son correctos.
La información de la familia del DF enumera IP67, una gama de funcionamiento de & minus;40 °C a 85 °C, y por lo menos 500 ciclos de acoplamiento. Estas son entradas de selección, no garantías para cada conjunto instalado. Confirme la especificación exacta del número de pieza, la condición de acoplamiento, la entrada del cable, el sello del panel, la exposición a la temperatura y la definición de la prueba.
Un flujo de trabajo de diagnóstico que separa las causas mecánicas y eléctricas
Paso 1: hacer que el síntoma sea repetible
Registre el valor del sensor y la forma de onda mientras la máquina está estacionaria, durante el arranque, en movimiento constante y durante la parada. Observe qué movimiento del actuador, motor o cable coincide con el cambio. Utilice la misma velocidad de muestreo, filtrado y escala para que la comparación sea significativa.
Paso 2: eliminar la carga del cable externo
Apoye el cable cerca del conector sin doblarlo bruscamente. Repetir el ciclo de funcionamiento. Si el síntoma cambia, inspeccione el enrutamiento, el radio de curvatura mínimo, el alivio de tensión, el acoplamiento de la abrazadera y la terminación detrás del conector. Realice cualquier prueba táctil o de soporte con una herramienta aislada, no conductora y solo cuando la evaluación de riesgos del equipo lo permita.
Paso 3: examinar la forma de la señal
Las interrupciones abrupta o los cambios de paso sincronizados con el movimiento del cable pueden indicar una trayectoria conductora intermitente. Una perturbación periódica sincronizada con la conmutación del motor o la conmutación del accionamiento puede apuntar hacia el acoplamiento, el blindaje o la conexión a tierra. Esta distinción es una pista, no una prueba; confirme con mediciones específicas.
Paso 4: inspeccionar y medir la interfaz
Desenergizar y hacer que el equipo sea seguro. Verifique la alineación de la llave, el acoplamiento completo, la condición de contacto, la acción de bloqueo, el montaje del panel, el acoplamiento de la abrazadera del cable y la calidad de la terminación. Mida cada conductor de extremo a extremo mientras flexiona suavemente solo la sección sospechada dentro de su rango de curvatura permitido. Para circuitos de bajo nivel, un método de resistencia de cuatro cables o prueba de caída de voltaje registrada puede revelar cambios que una función de continuidad básica pierde.
Paso 5: utilizar la sustitución cuidadosamente
Si es posible, sustituya un artículo conocido a la vez: sensor, conjunto de cables, interfaz conectorizada, canal de adquisición o fuente de alimentación. Cambiar varios elementos juntos puede restaurar el funcionamiento sin identificar la causa. Preservar la condición de fallo para la inspección siempre que las restricciones de producción lo permitan.
Comprobaciones de selección e instalación antes de la liberación
Utilice las siguientes preguntas durante la revisión del diseño y la validación del primer artículo:
- ¿La disposición de contacto exacta admite el recuento de circuitos, la corriente, el voltaje y el tipo de señal?
- ¿El enchufe y el receptáculo de acoplamiento son mecánica y eléctricamente compatibles?
- ¿El diámetro exterior del cable está dentro del rango del sello trasero y la abrazadera?
- ¿Puede el enrutamiento mantener los límites de curvatura estática y dinámica del fabricante del cable?
- ¿El movimiento del conector está aislado de secciones de cable en movimiento?
- ¿Se terminan el blindaje y la puesta a tierra de acuerdo con el plan de EMC del sistema?
- ¿La interfaz del panel conserva la protección ambiental requerida?
- ¿Se han probado la vibración, el ciclo térmico y la operación repetida en el ensamblaje real?

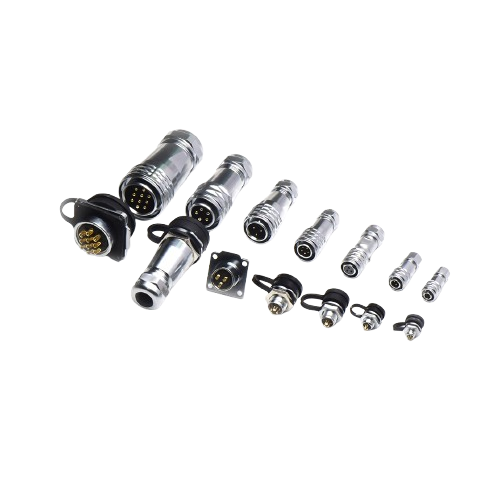

Para aplicaciones que necesitan este formato de bloqueo, revise los dibujos exactos y las especificaciones para Conectores de aviación de la serie DF. Si la instalación aún se encuentra en la etapa de arquitectura, compare otros Conectores del enchufe de la aviación Antes de congelar el panel y el diseño del cable.
Conclusión final
La deriva de la señal relacionada con la vibración debe investigarse como un problema del sistema. Comience con una condición de funcionamiento repetible, elimine la carga del cable, inspeccione toda la ruta mecánica, compare la forma de onda con las fuentes de interferencia y verifique un componente a la vez. Los materiales del conector y las características de bloqueo proporcionan una base, pero la selección correcta de piezas, el ensamblaje, el enrutamiento y la validación a nivel de aplicación determinan el resultado.
