Una solicitud como “paso de 0,8 mm, 40 posiciones” puede parecer precisa, pero no garantiza que dos mitades del conector constituyan un par de acoplamiento compatible. Seleccionandoconectores de placa a placarequiere que las partes masculina y femenina se verifiquen como un único sistema mecánico y eléctrico. La compatibilidad entre series, la altura de acoplamiento, los elementos de posicionamiento, las huellas en la PCB, la orientación y los espacios libres circundantes influyen en la posibilidad de ensamblar la conexión de manera consistente.
Los conectores de placa a placa se utilizan comúnmente para establecer conexiones cortas entre dos placas de circuito impreso, como entre una placa de control principal y una placa de pantalla, una placa de interfaz, una placa de comunicación o una placa de sensores. Pueden reducir el cableado interno y permitir una disposición más compacta del equipo. Esa compacidad también hace que los errores dimensionales sean menos tolerables, ya que el conector define directamente la posición relativa de ambas placas de circuito impreso.
Respuesta rápida
No autorice un par de conectores macho y hembra de tipo borda a borda basándose únicamente en el paso y la cantidad de pines. Confirme que ambas mitades pertenecen al mismo sistema de acoplamiento, luego verifique la altura de acoplamiento, la geometría de los contactos y de la carcasa, las posiciones de los pasadores de posicionamiento, los elementos de sujeción, los patrones de pista en la PCB, la orientación de acoplamiento, el espacio libre para los componentes y el ajuste mecánico en 3D. Antes de la liberación de producción, ensamble muestras representativas con las placas de circuito impreso reales y en las condiciones del recinto.
Por qué el paso de rosca y el número de pines son solo puntos de partida
El paso se refiere a la distancia entre los centros de contactos adyacentes. El número de pines, o el número de posiciones, indica cuántas posiciones eléctricas ofrece el conector. Estos son campos de selección esenciales, pero ninguno de ellos define por sí solo la interfaz completa de acoplamiento.
Dos conectores pueden compartir el mismo paso y el mismo número de posiciones, aunque utilicen perfiles de contacto, topes de la carcasa, profundidades de acoplamiento o sistemas de retención distintos. Sus dimensiones externas pueden parecer similares, e incluso podrían entrar en contacto eléctrico durante una prueba manual, pero ello no garantiza una conexión controlada y reproducible.
Por lo tanto, la primera pregunta debería ser: “¿Qué pieza macho y qué pieza hembra están especificadas para acoplarse dentro de la misma serie?” La verificación del paso y del número de pines debe realizarse una vez que se haya establecido dicha relación de acoplamiento, y no utilizarse como sustituto de ésta.
Trate las partes masculina y femenina como un solo sistema de apareamiento
Una conexión entre placas se basa en la forma en que los contactos se acoplan y en cómo las dos cajas guían, detienen y mantienen una a la otra. Si cualquiera de las dos mitades proviene de un sistema diferente, las diferencias en la geometría de los terminales o en los límites de la carcasa pueden alterar la profundidad de acoplamiento efectiva y el contacto entre los contactos.
Una prueba rápida de ajuste manual podría no revelar el problema. Una vez que el conjunto se instala en el equipo, el transporte, las vibraciones, la elevación de la temperatura de funcionamiento y los ensayes repetidos pueden poner de manifiesto movimientos o contactos irregulares que no eran evidentes en el banco de pruebas. Por lo tanto, los equipos técnicos de adquisiciones deberían proporcionar información completa sobre la serie, planos del fabricante o muestras, en lugar de limitarse a solicitar un conector con el mismo paso nominal y el mismo número de pines.

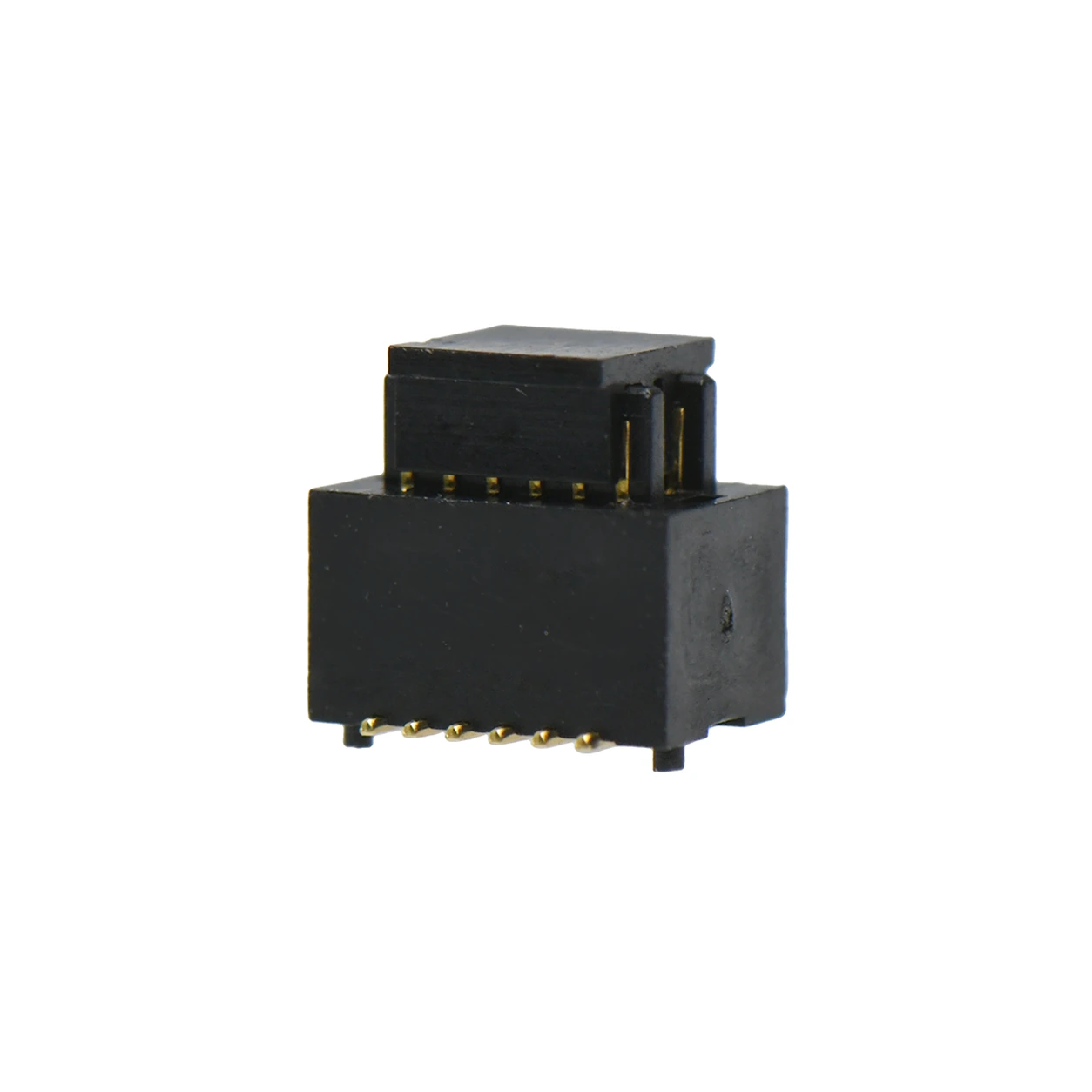

Figura: Conectores macho y hembra de tipo placa a placa sobre fondo blanco
Confirme la altura de acoplamiento en función del estratificado de la PCB
La altura de acoplamiento, también llamada altura de apilamiento, define la distancia entre las dos placas de circuito impreso una vez que el par de conectores está completamente ensamblado. No es meramente una dimensión de conexión; forma parte del conjunto mecánico del equipo.
Si la altura de acoplamiento cambia, la placa secundaria podría quedar demasiado alta o demasiado baja. Eso puede alterar la holgura del compartimento, la alineación de los tornillos, la distancia de recorrido de los botones, la posición de la pantalla o la relación entre la PCB y los componentes cercanos. Cuando los tornillos o los elementos de la caja obligan a colocar una pila desalineada en su posición, el conector, las soldaduras, los terminales o la PCB pueden permanecer sometidos a tensiones mecánicas.
Considere una placa principal conectada a una pequeña placa de visualización. Sustituir el par de conectores original por otro con una altura de apilamiento diferente podría hacer que la placa de visualización entre en contacto con la carcasa frontal. El apriete del conjunto puede, a su vez, flexionar ligeramente la PCB, lo que origina un fallo intermitente que parece ser una falla eléctrica, aunque el problema de fondo es una desalineación mecánica.
La revisión de ingeniería debe comparar el plano del conector con la estratificación de la PCB, la geometría de la caja, los puntos de montaje y la separación permitida entre placas. Una pieza que se ajusta a la huella pero modifica la altura de acoplamiento no constituye un reemplazo directo.
Coincidencia de características de emparejamiento y huellas de PCB
Muchos conectores de placa a placa incorporan pasadores de posicionamiento o lengüetas de sujeción que facilitan la colocación y garantizan la estabilidad mecánica. Sus posiciones deben coincidir con los orificios de la PCB y con el patrón de terminales. Un conector visualmente similar pero con una separación entre patillas diferente podría no encajar en la placa en absoluto.
Las patillas de soldadura también deben coincidir con la huella recomendada por el fabricante. La longitud y el ancho de la almohadilla, la separación entre ellas y la relación entre los contactos de señal y las pestañas mecánicas influyen en la colocación en SMT y en la soldadura por reflujo. Un patrón de terminales de la placa no coincidente puede provocar desalineación en el montaje, uniones de soldadura incompletas o un soporte mecánico irregular.
Por esta razón, una sustitución en el proceso de adquisición debería ir más allá de una comparación dimensional basada en la tabla de un catálogo. La revisión requiere el plano del conector, la huella en la PCB, las posiciones de los orificios de fijación y la orientación en el lado de la placa. Si la PCB ya ha sido fabricada, el componente de reemplazo debe ajustarse al patrón de terminales y a las características mecánicas existentes sin necesidad de modificaciones forzadas.
Pase de la ajuste del prototipo a la repetibilidad en producción
Durante el ensamblaje del prototipo, un ingeniero puede alinear manualmente dos placas, ajustar su ángulo o desplazar ligeramente un componente. No cabe esperar que los operadores de producción realicen una corrección manual distinta en cada unidad. Cualquier dependencia de alineación que requiera ajuste individual se convierte en un riesgo para la repetibilidad.
La preparación para la producción debe evaluarse utilizando los números de pieza reales del macho y la hembra, el paso, la cantidad de pines, la altura en acoplamiento, las características de posicionamiento, las huellas en la PCB, la dirección de acoplamiento, las alturas de los componentes circundantes y los espacios libres en la caja. Una verificación de interferencias en 3D puede detectar conflictos entre la pila de conectores y las características mecánicas cercanas antes de que el utillaje o el ensamblaje en volumen hagan que cualquier cambio resulte más costoso.
Para aplicaciones de conectores de paso fino, alta densidad, flotantes o de alta velocidad, las pruebas de ajuste de muestra cobran aún mayor importancia. El equipo de ingeniería debe verificar la sensación de acoplamiento, la separación entre placas, la alineación y el espacio estructural disponible con PCB representativas. Los requisitos eléctricos para un diseño de alta velocidad también deben verificarse en la documentación del producto correspondiente y en el plan de validación del proyecto.

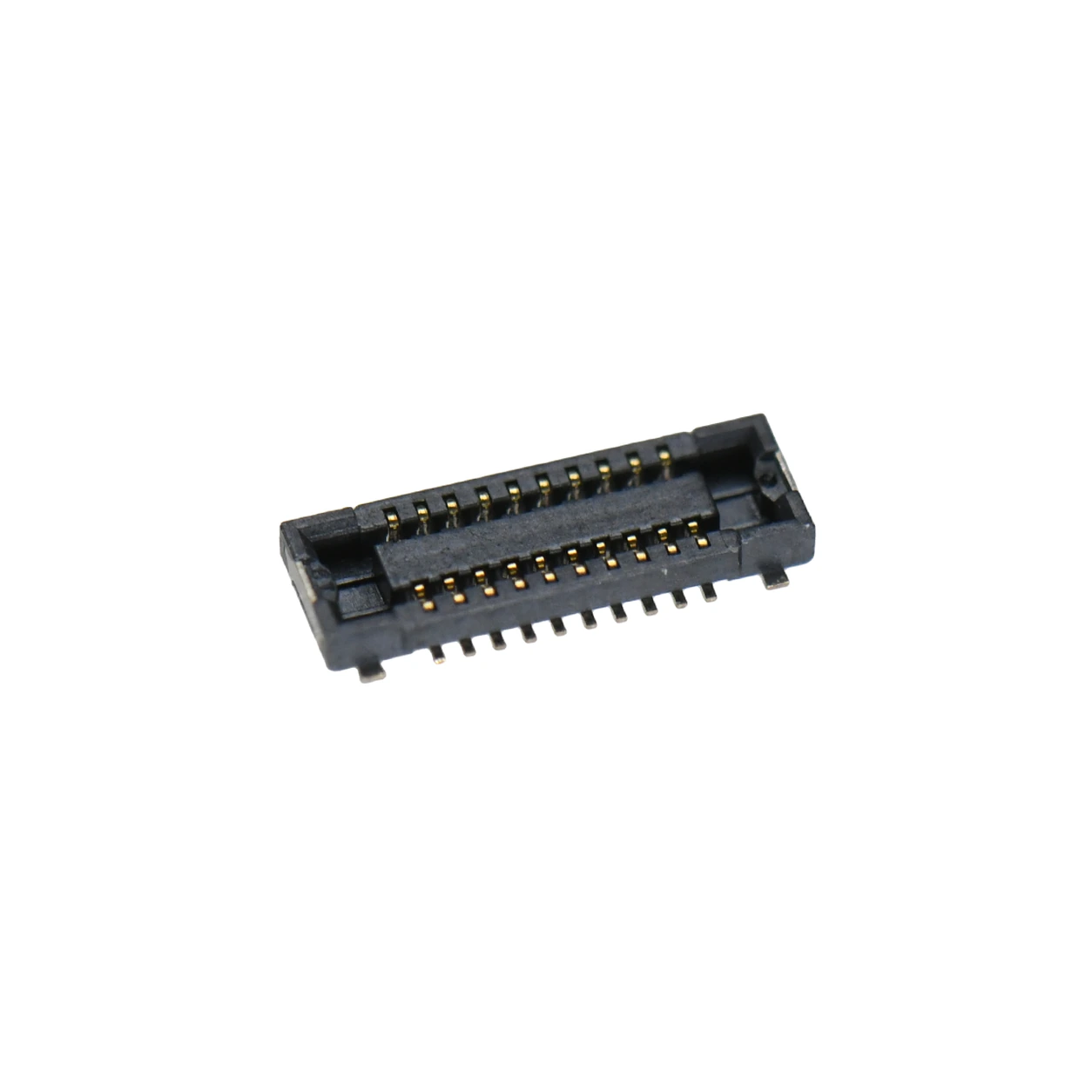

Figura: Receptáculo de montaje en superficie de paso fino entre placas sobre fondo blanco
Divida la labor de verificación entre Adquisiciones e Ingeniería
Los equipos técnicos de abastecimiento pueden hacer que la selección de conectores sea más fiable si reúnen un paquete completo de comparación, en lugar de buscar un “equivalente” definido de manera poco precisa. Dicho paquete debe incluir la lista de materiales, los números de pieza del fabricante original, los planos de las terminales macho y hembra, las huellas en la PCB, la posición de aplicación y muestras disponibles.
A continuación, el equipo de ingeniería debe confirmar que el par propuesto pertenece a un sistema de acoplamiento y se ajusta al diseño real de la PCB y del conjunto mecánico. Esta revisión debe abarcar la interfaz mecánica, el espaciado de las placas, las características de montaje, la disposición de las pistas de soldadura, la orientación y el resultado del ensamblaje de la muestra. Los equipos de calidad y de manufactura pueden utilizar la misma información aprobada para definir los controles de recepción y los criterios de aceptación del ensamblaje.
La claridad en la titularidad evita que una descripción de compra incompleta se convierta en una suposición de ingeniería. Asimismo, establece una base verificable para la revisión de futuras sustituciones, revisiones del PCB y cambios de proveedor.
Lista de verificación para la selección de conectores plano a plano
- Fabricante del conector macho y número de pieza completo
- Fabricante del conector hembra y número de pieza completo
- Relación de serie de apareamiento confirmada
- Conteo de lanzamientos y clavijas o conteo de posiciones
- Altura de acoplamiento o apilamiento
- Compatibilidad en el contacto, la detención del alojamiento y la profundidad de apareamiento
- Dirección de acoplamiento y orientación del conector
- Posiciones de los postes de localización y de las pestañas de sujeción
- Huella del PCB y geometría de las patillas de soldadura
- Posiciones de los orificios de la PCB y referencias de montaje
- Altura de los componentes circundantes
- Holguras del recinto, de los tornillos, de la pantalla y del control
- Revisión de la interferencia mecánica en 3D
- Muestra de ajuste con la estructura real de la PCB
- Requisitos aplicables de validación eléctrica y de proyecto
- Principio de selección final
El paso de rosca y el número de pines ayudan a reducir el rango de búsqueda, pero no garantizan la compatibilidad. Una selección lista para producción es un sistema macho-hembra verificado cuyos planos de los conectores, huellas en la PCB, altura acoplada, elementos de posicionamiento, orientación y holguras alrededor del equipo coinciden con el diseño real.
Al revisar la conectividad de WLConectores de PCB, comience por la relación de aplicación: placa principal con placa funcional, conexión de la pantalla, módulo de comunicación o placas de control apiladas. A continuación, verifique el par de conexión completo en función de la página del producto correspondiente, las especificaciones, los planos, los datos de la PCB y la documentación del proyecto antes de liberar el diseño o aprobar un componente sustituto.
