Elija un receptáculo con tuerca trasera cuando sea importante contar con un recorte central sencillo y cuando la parte posterior del panel permanezca accesible para la instalación, el apriete y el mantenimiento. Elija un receptáculo de brida cuadrada cuando el diseño se beneficie de una vía de carga clara que evite la rotación, del acceso frontal a los elementos de fijación y de múltiples puntos de montaje; y cuando el panel pueda acomodar la abertura central junto con cuatro orificios colocados con precisión.
Ningún estilo es universalmente mejor. La elección correcta depende de la geometría del panel, el espacio libre trasero, las fuerzas de inserción y extracción, la vibración, la estanqueidad, la secuencia de ensamblaje, el acceso de servicio y el plano exacto del conector.
La diferencia fundamental es la trayectoria de carga del panel
Un casquillo roscado trasero atraviesa una abertura central y se fija mediante una tuerca desde el lado posterior del panel. El recorte puede ser relativamente sencillo, pero el diseño debe reservar espacio para la tuerca, el cableado, las herramientas y la mano de un técnico. El conjunto también puede requerir un elemento de retención contra la rotación cuando el conector macho transmite par al receptáculo.

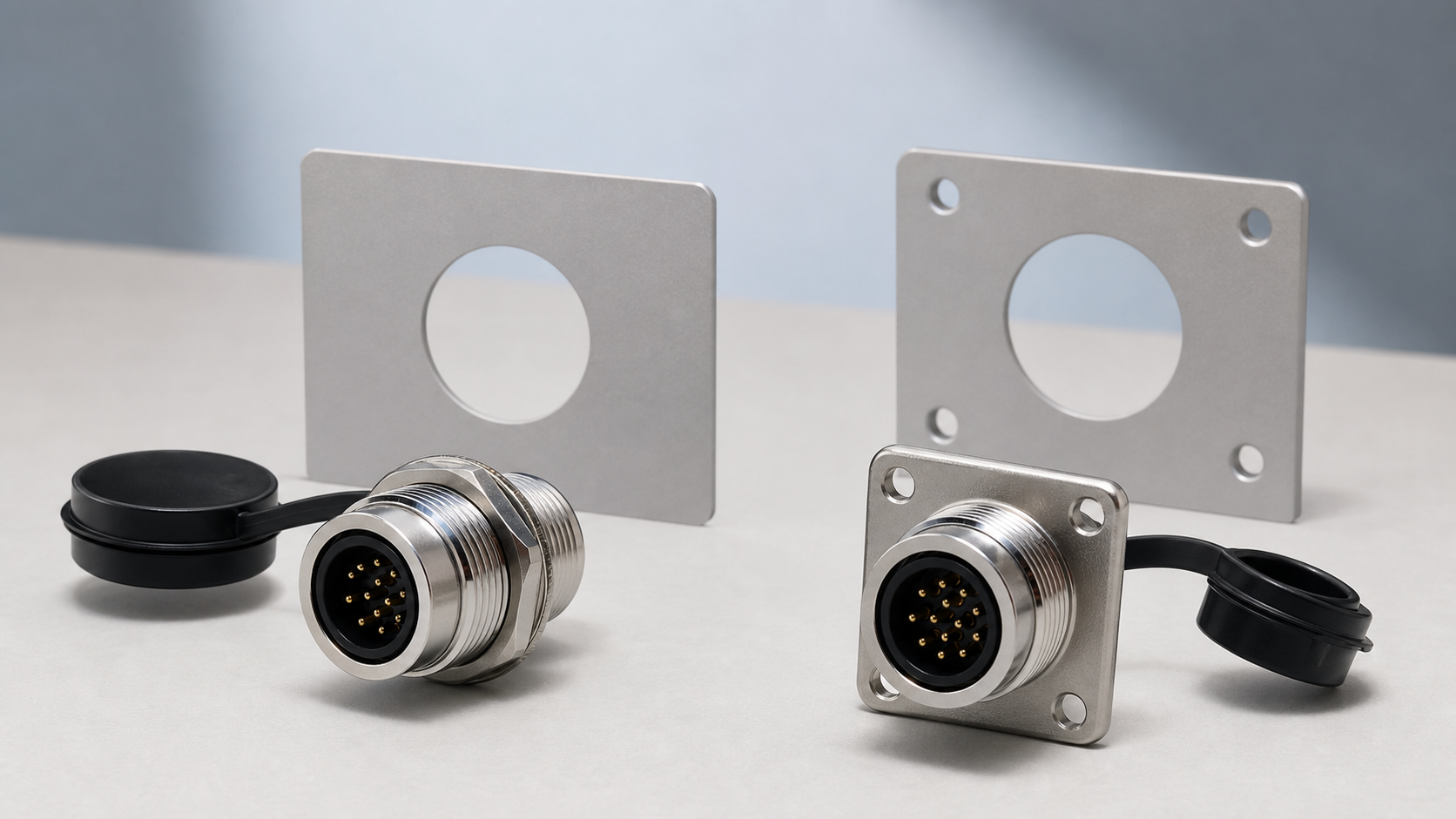

Un tomacorriente de brida cuadrada utiliza cuatro tornillos de fijación alrededor del cuerpo del conector. Los elementos de fijación establecen una configuración de montaje distribuida y resisten la rotación a través de la brida y el panel. “Brida cuadrada” describe la base de montaje; por lo general, no significa que el panel requiera una abertura cuadrada. El recorte central, los cuatro orificios de montaje, los detalles de posicionamiento y la geometría del sello deben obtenerse del plano correspondiente al número de pieza completo.
Comparación ingenieril lado a lado
| Factor de decisión | Receptáculo de tuerca trasera | Receptáculo de brida cuadrada |
|---|---|---|
| Mecanizado de paneles | Generalmente se centra en un único recorte principal; aún pueden ser necesarios elementos de antirrotación. | Apertura central más cuatro orificios de montaje y sus respectivas tolerancias de posición |

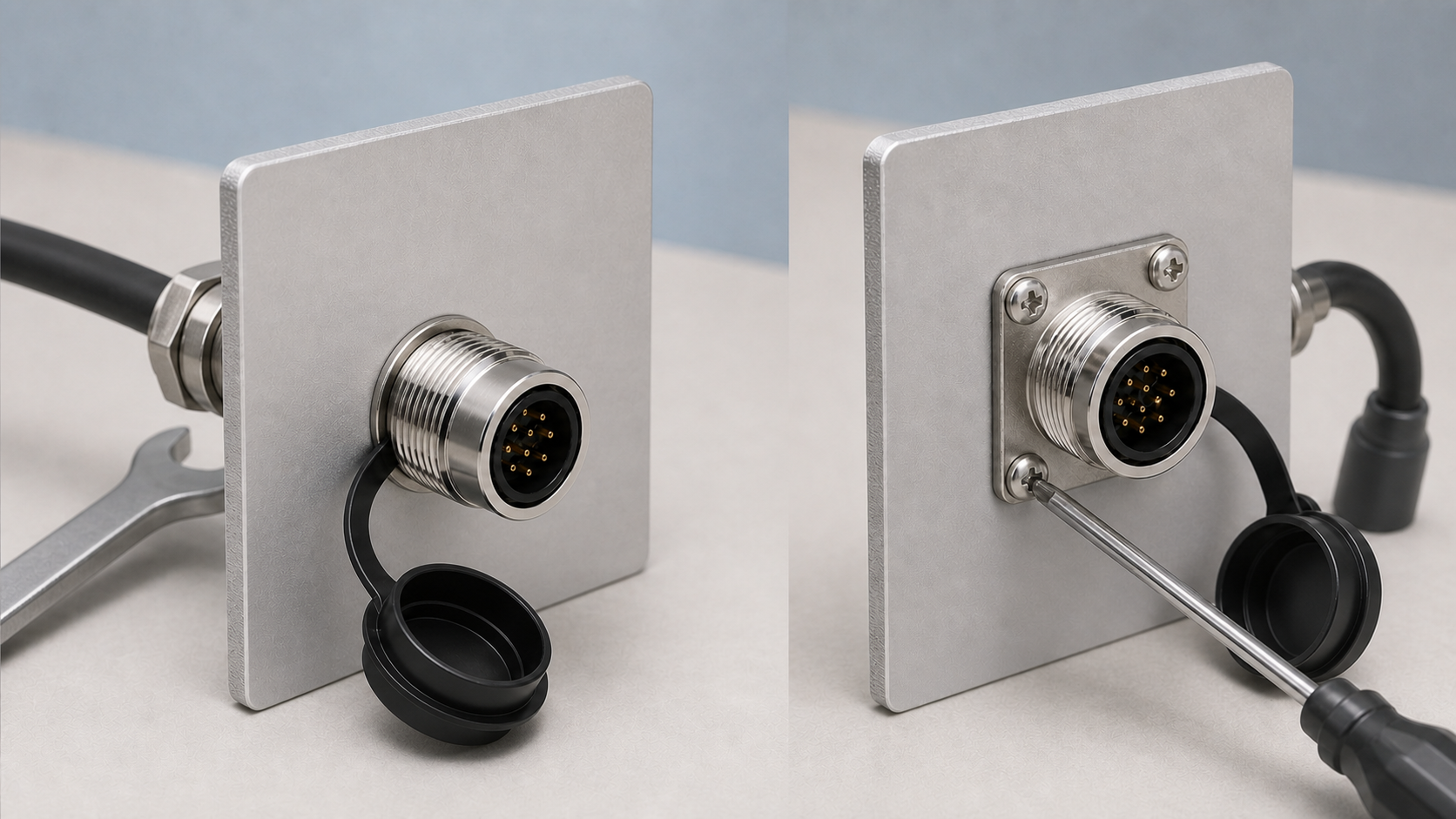

| Acceso al ensamblado | Requiere acceso por la parte trasera para la tuerca y las herramientas | Los elementos de fijación pueden accederse desde la parte frontal, según el tipo de herraje. |
| Antigiro | Depende de la precarga de la tuerca y de cualquier elemento de posicionamiento dedicado | El patrón de cuatro puntos proporciona una restricción directa del panel |
| Sobre trasero | Debe acomodar la tuerca, el cableado, el radio de curvatura y las herramientas de servicio. | Aún se requiere espacio para la terminación y el tendido de cables, incluso si los tornillos son accesibles desde el frente. |
| Control de sujetadores | Una tuerca trasera, con el par de apriete especificado y el método de bloqueo correspondiente donde sea necesario | Cuatro elementos de sujeción, con secuencia de apriete y control del aflojamiento donde sea necesario |
| Implicaciones del servicio | Difícil si las placas o los arneses bloquean la tuerca trasera | La extracción de la brida puede resultar más sencilla desde el lado frontal, pero las terminaciones traseras aún requieren acceso. |
Cuando un receptáculo de tuerca trasera es el candidato más adecuado
Priorice un diseño con tuerca trasera cuando se cumplan la mayoría de las siguientes condiciones:
- El panel se beneficia de un sencillo recorte principal;
- La parte trasera del panel es accesible tanto durante la producción como en el servicio de campo;
- Hay suficiente espacio libre para la tuerca, la llave o la llave inglesa, los conductores y el radio de curvatura del cable;
- Las cargas de inserción, extracción y torsión son moderadas o están controladas;
- El diseño incluye un método adecuado de prevención de la rotación para el par motor previsto;
- El proceso de ensamblaje puede verificar el par de apriete y la retención de las tuercas.
El mecanizado puede ser más sencillo, pero el conjunto total no resulta automáticamente más económico. Una ubicación complicada del buje puede aumentar la mano de obra, requerir herramientas especiales, prolongar el tiempo de inspección y elevar el riesgo durante el servicio. Modele la envolvente interior antes de emitir el plano de paneles.
Cuando un tomacorriente de brida cuadrada es la opción más adecuada
Priorice un diseño con brida cuadrada cuando la aplicación requiera una ruta de antirotación claramente definida o sujetadores de panel accesibles, y se puedan cumplir las siguientes condiciones:
- El panel tiene espacio para la brida y el patrón de cuatro orificios;
- Las posiciones de los orificios y la planitud del panel pueden ser controladas;
- El proceso de ensamblaje puede gestionar cuatro elementos de fijación y cualquier herraje de bloqueo;
- El material y el espesor del panel pueden soportar las cargas locales de los elementos de fijación;
- el sello cuenta con una superficie de compresión adecuada y continua;
- Queda espacio en la parte trasera para el cableado y los servicios de terminación.
Una brida puede distribuir las cargas de montaje y hacer visible el sistema de sujeción, pero añade orificios y elementos de fijación. Los paneles delgados pueden requerir arandelas, elementos de refuerzo trasero, insertos o refuerzos adicionales. Confirme esto mediante análisis mecánico y ensayos de la primera pieza, en lugar de asumir que cuatro tornillos siempre mejoran la durabilidad.
Vibración y apareamiento repetido: evalúe las cargas, no las etiquetas
Una especificación del ciclo de acoplamiento describe la conexión y desconexión repetidas bajo condiciones establecidas. Por sí solo, ello no demuestra que el soporte de panel resista las vibraciones propias de la aplicación ni los esfuerzos de torsión repetidos del operador.
Represente las fuerzas en ambas direcciones:
- El operador o la herramienta automatizada aplica fuerzas de inserción, extracción y torsión en la interfaz de acoplamiento.
- El cuerpo del conector transfiere esas fuerzas al tuerca trasera o a la brida.
- El soporte los traslada al panel alrededor del recorte y de los elementos de fijación.
- El cable y la terminación añaden sus propias cargas estáticas y dinámicas en el lado trasero del panel.
Para un diseño con tuerca trasera, verifique la precarga de la tuerca, el comportamiento antirotación y el acceso para su reajuste o inspección. Para una brida, verifique la precarga de los elementos de fijación, la secuencia de apriete, la deformación del panel, el control del aflojamiento y el reparto de cargas. Pruebe el conjunto del panel terminado con el cable de acoplamiento real, no solo con un receptáculo aislado.
El sellado depende de la interfaz completa
Una clasificación de protección contra ingreso de una familia de conectores no se aplica automáticamente a todas las instalaciones. Ambos estilos de montaje requieren el recorte adecuado, una superficie de sellado plana y limpia, un material de junta o anillo tórico compatible, la compresión correcta, un acoplamiento apropiado y, cuando corresponda, una terminación trasera hermética.
Verifique la acumulación de pintura, las rebabas, la distorsión por soldadura, los arañazos, las separaciones en las juntas entre paneles y los patrones de fijación que deformen el reborde. En el caso de un soporte con tuerca trasera, asegúrese de que el apriete no haga girar ni dañe el sello. Para un montaje con brida, siga la secuencia de apriete recomendada para que la junta quede comprimida de manera uniforme.
El control de números de pieza y de planos evita errores costosos
No seleccione el estilo de montaje a partir de un número de modelo recortado ni de la fotografía del producto. Se pueden ofrecer disposiciones de contacto similares en conectores de cable, tomas con tuerca trasera y tomas de brida. Por ejemplo, DF12J410 es un conector de cable recto en lugar de una toma con tuerca trasera, lo que ilustra por qué el número de pieza completo es importante.
Antes del lanzamiento, el área de adquisiciones y el departamento de ingeniería deben acordar lo siguiente:
- número de pieza completo del fabricante y número de pieza de acoplamiento;
- Disposición de contactos, codificación y asignación de pines;
- tolerancias de recortes en paneles y de posiciones de orificios;
- espesor del panel, acabado y superficie de sellado;
- herrajes de montaje, par de apriete y método de bloqueo;
- Distancia de separación trasera, método de terminación y envolvente de curvatura del cable;
- Requisitos de validación ambiental y mecánica.
Revise las variantes de montaje dentro de Conectores de aviación de la serie DF, luego compara el más amplio conector de aviación opciones si la arquitectura del panel aún no está definida.
Lista de verificación de validación del primer artículo
- Inspeccione todos los bordes de recorte y las ubicaciones de los orificios conforme al plano de referencia.
- Confirme que el receptáculo se asienta sin necesidad de forzar, balancear ni dañar el sello.
- Aplique y registre el par de apriete aprobado para la tornillería o la tuerca.
- Mate y desmate el enchufe de producción mientras observa el movimiento del panel y del receptáculo.
- Verifique la holgura interna en la curva de cable más crítica y la tolerancia del componente.
- Realice las pruebas de entrada, de vibración y mecánicas requeridas en el panel ensamblado.
- Repita el procedimiento de extracción y reposición conforme a la norma de servicio correspondiente.
Conclusión final
La decisión no consiste en “agujero redondo frente a brida cuadrada”. Se trata de elegir entre dos trayectorias de carga y dos estrategias de servicio. Defina el acceso al panel, las cargas de acoplamiento, la vibración, la estanqueidad, la holgura interna y el mantenimiento antes de seleccionar el receptáculo. A continuación, fije la decisión al número de pieza completo, al plano controlado y a un primer ensamble sometido a pruebas.
