Instabilité du signal d’un câble de caméra industrielle après pliages répétés: trois points de vérification

Si une caméra industrielle commence à afficher des images corrompues, des trames noires, des pertes d’images ou des interruptions de communication après plusieurs mois de fonctionnement en mouvement, inspectez dans l’ordre trois zones: la zone de flexion dynamique, le blindage et le chemin de retour, ainsi que le connecteur ou l’interface de terminaison. Ces sites présentent des défaillances dues à des mécanismes différents; leur séparation permet d’éviter de remplacer un système complet de caméras en l’absence de preuves.

Commencez par conserver les journaux et rendez le symptôme reproductible. Enregistrez si le défaut est lié à la position de l’axe, au déplacement du porte-câbles, à l’accélération, à l’activité du moteur, à la température ou à un mouvement spécifique d’un connecteur. Ensuite, modifiez une seule condition à la fois.

Une carte diagnostique à trois points

Avant de toucher le câble: établissez la signature de la défaillance

Capturez les diagnostics de la caméra et de l’hôte avant de procéder à une réinitialisation électrique. Selon l’interface, des éléments d’évidence utiles peuvent inclure les compteurs de trames, les réinitialisations de liaison, les erreurs de paquet ou de transfert, le chronométrage des déclencheurs, la tension d’alimentation ainsi que des horodatages synchronisés avec le mouvement de la machine. Une trame visuellement corrompue, une déconnexion complète de la liaison et un déclenchement manqué constituent des signatures d’erreur distinctes et ne doivent pas être regroupés sous l’étiquette trop vague de «signal instable ».

Mettez en place un essai reproductible à une vitesse de machine réduite, lorsque cela est possible. Enregistrement:

• l’axe précis ou la position du support où le symptôme fait son apparition;
• que la défaillance se produise dans un sens de déplacement ou dans les deux;
• l’effet de l’accélération, de la vitesse et du temps de maintien;
• activité de moteur, d’entraînement, de solénoïde ou de soudage à proximité;
• température de la caméra et du câble;
• si un câble de secours fixe élimine le symptôme.

Ne pliez pas un câble suspect à la main à proximité d’engins exposés ou de conducteurs sous tension. Utilisez le mode de diagnostic sécurisé de l’équipement ainsi que la procédure de protection approuvée.

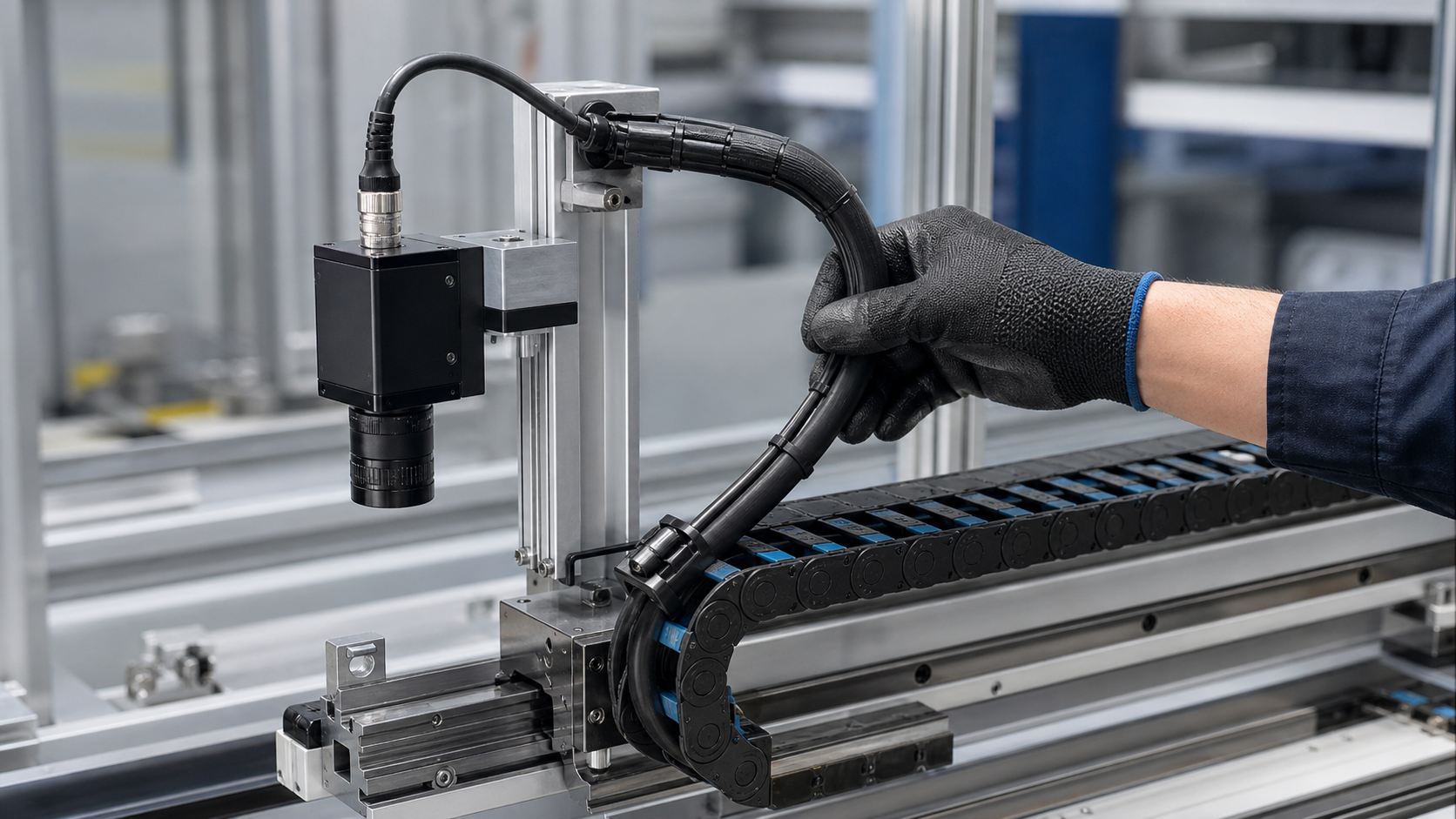

Contrôle 1: la zone de cintrage dynamique

Les flexions répétées peuvent entraîner la fatigue des conducteurs, perturber la géométrie des paires, endommager l’isolation, désagréger les matériaux de remplissage ou rompre les brins du blindage. Le site présentant le risque le plus élevé n’est pas toujours situé au centre de l’opérateur de réseaux câblés. Les défaillances se produisent souvent à l’endroit où le câble pénètre ou sort de la partie mobile, là où un collier de serrage génère une transition brutale, ou encore là où le câble frotte contre une cloison.

Inspectez le câblage, et pas seulement la gaine.

Examine l’ensemble de la plage de mouvement pour y déceler des phénomènes d’abrasion, d’écrasement, de torsion, de blanchiment de la gaine, de rides, d’aplatissement, de gonflements locaux et la présence de débris. Vérifiez que les câbles sont bien posés dans le porteur, sans être tendus à l’extrême ni contraints à suivre un rayon de courbure trop serré au niveau des supports d’extrémité. Vérifiez que le câble dispose d’une longueur libre suffisante pour pouvoir se déplacer sans former de boucles ni venir en contact avec les tuyaux adjacents.

Le rayon de courbure dynamique requis est propre à chaque câble. N’appliquez pas un coefficient multiplicateur universel à chaque câble de caméra. Utilisez les spécifications dynamiques du fabricant du câble, y compris toutes les limites relatives à la distance de déplacement, à l’accélération, à la température et au nombre de conducteurs. Un câble conçu pour une flexion occasionnelle n’est pas automatiquement adapté à un déplacement continu en chaîne porte-câbles.

Corréler le symptôme avec la position

Faites fonctionner l’axe selon un cycle contrôlé tout en enregistrant l’état des liaisons ou les erreurs d’image. Si le défaut se manifeste à plusieurs reprises au même emplacement sur la voie, marquez le tronçon de câble physique correspondant. Inversez le câble uniquement si les instructions d’installation l’autorisent; déplacer une section déjà fatiguée peut atténuer temporairement les symptômes sans pour autant réparer le dommage.

Tester les conducteurs dans des conditions réalistes

Un simple test de continuité peut ne pas détecter des brins qui se reconnectent lorsque le câble est tendu. Isolez le câble et effectuez un essai approuvé de résistance, de chute de tension ou de transmission tandis que la section suspecte évolue dans sa plage de réglage autorisée. Pour les paires de données à haut débit, la continuité des conducteurs ne suffit pas, car l’équilibre d’impédance, la géométrie des paires et la terminaison des connecteurs influent sur les performances.

Contrôle 2: intégrité du blindage et chemin CEM

Un câble peut avoir des conducteurs de signal intacts, mais une tresse de blindage ou un feuillard endommagés. Les mouvements répétés peuvent rompre les brins à proximité des colliers de serrage et des points de sortie des connecteurs, augmentant l’impédance du blindage ou réduisant sa couverture effective. Les erreurs ainsi engendrées sont souvent liées à la commutation des moteurs, au fonctionnement des servomoteurs, aux variateurs de fréquence ou à d’autres sources électromagnétiques.

Inspectez à la fois la structure du câble et le mode de terminaison du blindage. Un blindage à forte couverture n’apporte qu’un bénéfice limité lorsqu’il est raccordé par un long câble de liaison, alors que l’on exige une mise à la terre périphérique à faible impédance. Inversement, modifier la configuration des connexions sans comprendre le système peut engendrer des chemins de courant indésirables.

Contrôles ciblés en cas de suspicion d’ingérence

• Réalisez temporairement le cheminement d’un câble reconnu en bon état à l’écart des câbles à forte intensité et des câbles de commutation, tout en respectant les distances de séparation et les rayons de courbure admissibles.
• Comparez le fonctionnement avec le lecteur ou l’actionneur voisin inactif, si le processus le permet.
• Vérifiez la liaison de mise à la terre de l’enceinte, le contact de la coque du connecteur et la terminaison du blindage par rapport à la conception CEM de l’équipement.
• Vérifiez la présence de corrosion, de peinture, de fixations desserrées ou de contamination sur les surfaces de liaison.
• Utilisez le câble approuvé par le fournisseur de l’interface de la caméra ou effectuez un test de liaison, plutôt que de ne vous fier qu’à un multimètre.

Ne déconnectez pas la prise de terre de protection et n’improvisez pas de connexions de blindage sur des équipements en service. Tout changement apporté aux liaisons de masse doit être examiné dans le cadre de la conception relative à la sécurité électrique et à la CEM.

Contrôle n° 3: contacts du connecteur, terminaison et dispositif de décharge de tension mécanique

Le mouvement du câble peut se transmettre au connecteur si le collier arrière est desserré, si le coude commence trop près de la coque arrière, ou si le corps du connecteur est utilisé comme support pour le câble. Cette contrainte peut solliciter les soudures, les sertissages, les points d’insertion dans l’isolant ainsi que les dispositifs de maintien des contacts.

Désactivez l’alimentation du système et procédez à une inspection:

• Mise en place complète et alignement correct des broches;
• verrouillage par filetage ou embrayage d’accouplement;
• contacts déformés, encastrés, contaminés ou usés;
• jeu entre le corps du connecteur et le panneau;
• mouvement du câble à l’intérieur de la coque arrière ou du surmoulage;
• virages serrés à la sortie du connecteur;
• Veste, joint ou élément de décharge de tension endommagés.

Nettoyez les contacts uniquement selon la méthode approuvée. N’utilisez pas de produits abrasifs sur les surfaces plaquées. Si un connecteur à terminaison en champ est utilisé, vérifiez la préparation des conducteurs, la terminaison du blindage, l’insertion des contacts et le couple de serrage d’assemblage conformément à l’instruction de travail contrôlée. Pour les ensembles de câbles moulés, tout relâchement visible, comportement intermittent ou dommage à l’isolation justifie généralement leur remplacement et une analyse des défaillances plutôt qu’un démontage sur site.

Distinguez une défaillance du câble des problèmes liés à la caméra, à l’alimentation et au logiciel.

Le câble est fortement suspect lorsque le défaut se manifeste à un endroit précis de la courbure ou disparaît lorsqu’on remplace l’ensemble fixe par un autre, reconnu en bon état. Ce n’est pas la seule possibilité. Vérifiez l’alimentation de la caméra au niveau de la charge, le comportement du port hôte, le câblage du déclenchement, les paramètres d’acquisition, la compatibilité du micrologiciel, la configuration réseau le cas échéant, ainsi que les conditions thermiques.

Une séquence de substitution utile est:

1. Maintenez l’appareil photo et le boîtier tels quels; remplacez uniquement le câble par un ensemble compatible et vérifié;
2. Conservez le câble vérifié; testez l’appareil photo d’origine sur un port ou un hôte reconnus comme fonctionnant correctement;
3. Comparer le port hôte d’origine à un autre port approuvé;
4. Restaurez un élément d’origine à la fois jusqu’à ce que le symptôme réapparaisse.

Documentez chaque configuration. Le remplacement simultané de la caméra, du câble et de l’hôte peut permettre de reprendre la production, mais la cause racine demeure inconnue.

Spécifiez le prochain ensemble de câbles à partir du profil de mouvement

Pour une application avec caméra en mouvement, indiquez davantage que la longueur et le type de connecteur. Un fournisseur de câbles assemblés a besoin de connaître l’interface de communication, le débit de données, les conducteurs d’alimentation, la brochage, le schéma de blindage et de mise à la terre, l’orientation des connecteurs, le niveau de protection environnementale requis, les dimensions du porteur de câbles, le rayon de courbure dynamique, la course, la vitesse, l’accélération, la température, l’exposition aux produits chimiques ainsi que le cycle de service prévu.

Examinez les options de connecteurs pour les équipements de vision industrielle sous Connecteurs M12 pour la vision industrielle. Lorsque les exigences de routage, de brochage, d’étiquetage, de blindage ou d’essai sont propres à l’application, définissez‑les comme faisant partie de… faisceaux de câbles sur mesure avant le début de l’assemblée.

Liste de contrôle de la conception et de l’entretien préventifs

• Sélectionnez un câble spécifiquement conçu pour les mouvements continus de flexion ou de torsion prévus.
• Maintenez le câble dans son rayon de courbure dynamique nominal sur toute la course.
• Séparez les câbles en mouvement à l’aide de séparateurs adaptés et évitez le surpeuplement.
• Assurez un relâchement de la tension sans créer une transition de courbure rigide et à forte contrainte.
• Maintenez les câbles de signal à l’écart des chemins de commutation à forte intensité lorsque la conception impose une séparation.
• Vérifiez l’intégrité du blindage et la continuité de la liaison à la terre après l’assemblage.
• Testez la liaison caméra dans son ensemble en simulant des mouvements représentatifs, des accélérations, des variations de température et du bruit électrique.
• Suivez les erreurs de liaison ou les images manquantes afin que la dégradation soit détectée avant un arrêt imprévu.

Dernière conclusion à retenir

Les défaillances des caméras dues à des pliures répétées deviennent plus faciles à résoudre lorsque l’inspection suit le cheminement physique de la défaillance. Tout d’abord, localisez la section de coudure dynamique, puis vérifiez le blindage et le chemin CEM, et enfin inspectez le connecteur et les terminaisons. Alignez les journaux de la caméra avec le mouvement de la machine, remplacez un composant à la fois après vérification, et définissez l’ensemble de remplacement en tenant compte du fonctionnement réel et de l’environnement électrique.
