En una articulación robótica compacta, encajar el conector a través de la carcasa es solo el primer paso. El cuerpo del conector, la salida del cable, el radio de curvatura, el espacio operativo para el usuario, el punto de alivio de tensión y el volumen de movimiento de la unión compiten todos por el mismo espacio limitado. Un conector seleccionado únicamente en función del diámetro de la carcasa puede obligar a reemplazar la caja de empalme en una etapa avanzada, provocar una flexión excesiva del cable o dejar a los técnicos sin posibilidad de desconectar la unión sin desmontar el equipamiento circundante.

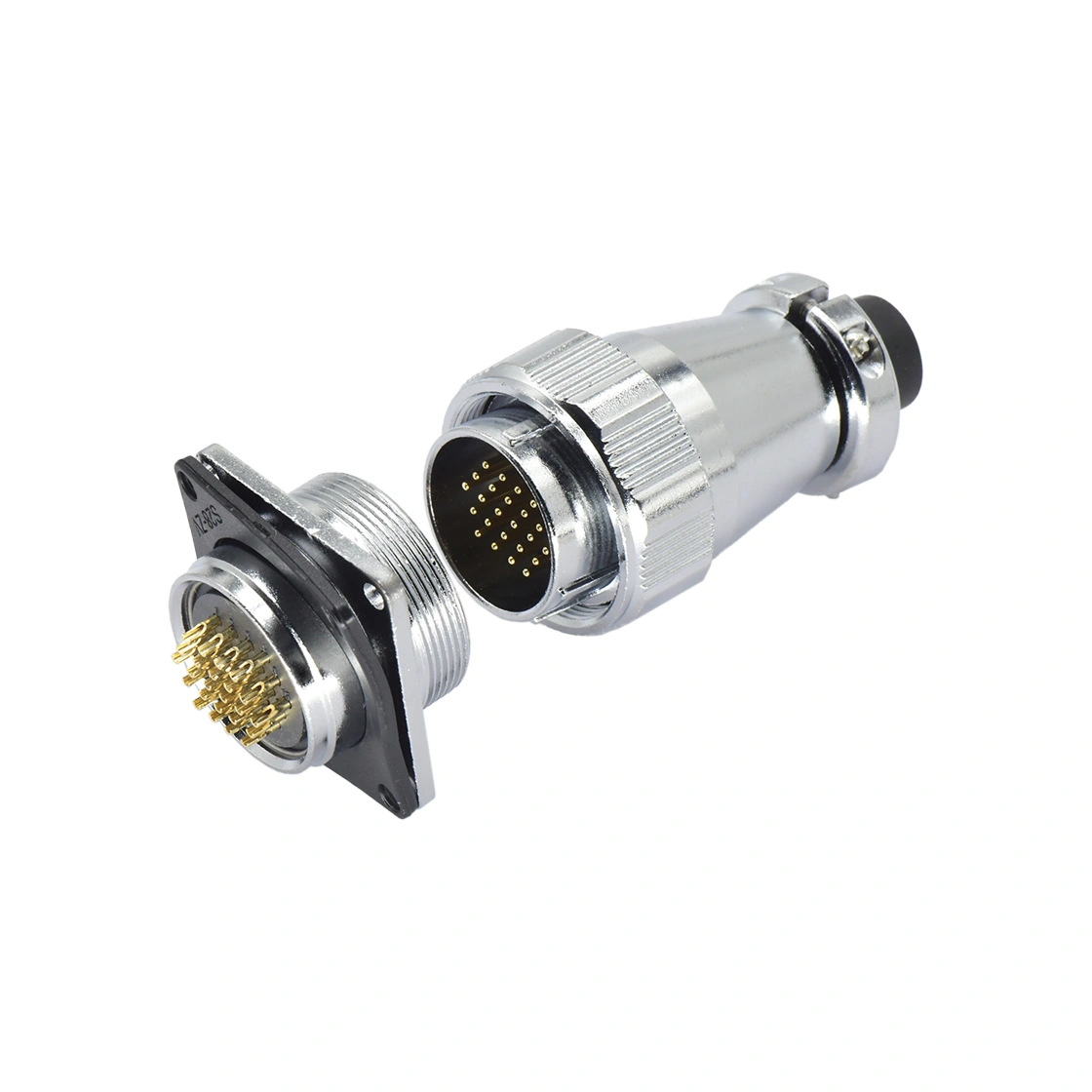

El conector circular DS28 de 24 pines puede agrupar múltiples circuitos en un punto de conexión, pero el valor ingenieril radica en la forma en que se integra la interfaz. El juego mecánico, la asignación de pines, la compatibilidad electromagnética, la construcción de los cables, la calidad de terminación y la estrategia de mantenimiento deben diseñarse de manera integrada.
Utilice un conector de 24 pines en una articulación compacta de robot cuando el número de pines, las clasificaciones eléctricas, la mezcla de señales, el volumen físico y el plan de mantenimiento respalden todos ellos una única interfaz modular. Compare las salidas de cables rectas y en ángulo recto en el ensamblaje 3D real, separe las rutas de alimentación ruidosas de las señales de retroalimentación sensibles en la tabla de pines, defina la apantallamiento y la puesta a tierra, y verifique el conjunto de cable terminado en un prototipo en movimiento. Un elevado número de contactos ahorra espacio solo cuando no genera nuevos problemas de compatibilidad electromagnética, térmicos, de trazado o de acceso para el mantenimiento.
La verdadera limitación está detrás del conector
Un modelo CAD que muestra únicamente el receptáculo del panel oculta la mayor parte del volumen de la instalación. El conector macho se introduce en la junta o se aleja de ella; el cable debe tener una salida controlada, y el arnés requiere un punto fijo para que el movimiento de la junta no transmita fuerza a la terminación. El acceso a las herramientas y la ruta de retirada añaden una capa adicional de autorización.
Las salidas de cable rectas funcionan bien cuando hay suficiente profundidad axial y la trayectoria del servicio coincide con la línea central del conector. Además, facilitan la comprensión de la dirección del apareamiento. Sin embargo, el diseño debe reservar la longitud total del conector, el área de acoplamiento, el protector de cable, la zona de transición de curvatura y el espacio para la manipulación manual.
Las salidas en ángulo recto pueden reducir la profundidad hacia atrás cuando el cable debe seguir de inmediato una pared del recorrido o entrar en un canal de conducción cercano. Su orientación es más sensible. Girar ligeramente el casquillo o el codo puede orientar el arnés hacia una costilla, un rodamiento, un motor o un eslabón en movimiento. Por lo tanto, el ángulo debe definirse en la especificación del conjunto y no dejarse a criterio del instalador.
Verifique toda la envolvente de movimiento
El enrutamiento de articulaciones de robots es un problema dinámico. El arnés puede girar, flexionarse o variar su distancia respecto a las estructuras adyacentes a lo largo de todo el rango de movimiento. Un cable que queda despejado de la carcasa en la posición inicial puede rozar o tensarse cuando se encuentra en otro ángulo. Por lo tanto, la revisión en 3D debe incluir el enchufe, el tomacorriente, la cubierta protectora, el diámetro del cable, el radio de curvatura mínimo, la posición del sujetacable, el recorrido de movimiento y el trayecto necesario para su reemplazo.
El primer punto fijo después del conector es importante. Si está demasiado alejado, las cargas de movimiento pueden llegar a los contactos o a las soldaduras. Si está demasiado cerca, el cable podría verse obligado a realizar una curva brusca. Se debe instalar un arnés representativo en el prototipo para que el equipo pueda observar la acumulación de torsión, el contacto con la superficie, el comportamiento de las abrazaderas y el acceso a los conectores durante movimientos repetidos.
Congele la interfaz con una puerta de verificación específica para la articulación
Una decisión lista para la producción requiere algo más que una prueba de ajuste exitosa. Antes de la liberación del conjunto de carrocería, reúna un paquete de evidencia que vincule la revisión de holguras en 3D, el mapa de pines controlado, el presupuesto actual, el plano del arnés, las instrucciones de terminación y el método de desmontaje para servicio. Esto hace que el límite del conector sea verificable cuando, en el futuro, se sustituyan el motor, el conjunto de sensores, el cable o la carcasa.
Realice la verificación en una unión representativa, con la salida del cable prevista para la producción, las ubicaciones de las abrazaderas y las piezas de protección instaladas. Ejecute el rango de movimiento y los modos de operación previstos, al tiempo que monitorea la continuidad y las señales con mayor probabilidad de detectar comportamientos intermitentes. Registre el contacto del cable, la acumulación de torsión, la temperatura del conector cuando corresponda, el estado de bloqueo, así como el tiempo y las herramientas necesarios para retirar el módulo. Los límites de aceptación deben provenir del programa del robot; una clasificación catalogada no constituye un sustituto de esta prueba de instalación.
El perímetro de la contratación también debe ser preciso. Un reemplazo con el mismo tamaño de carcasa y el mismo número de contactos no es automáticamente equivalente si difieren la codificación, el género del contacto, la salida del cable, el rango de conductores, la terminación o la estanqueidad. Cualquier sustitución deberá remitirse al departamento de ingeniería para realizar una comparación de los planos y decidir qué pruebas de validación deben repetirse.
Una interfaz de 24 pines requiere un plan de señales

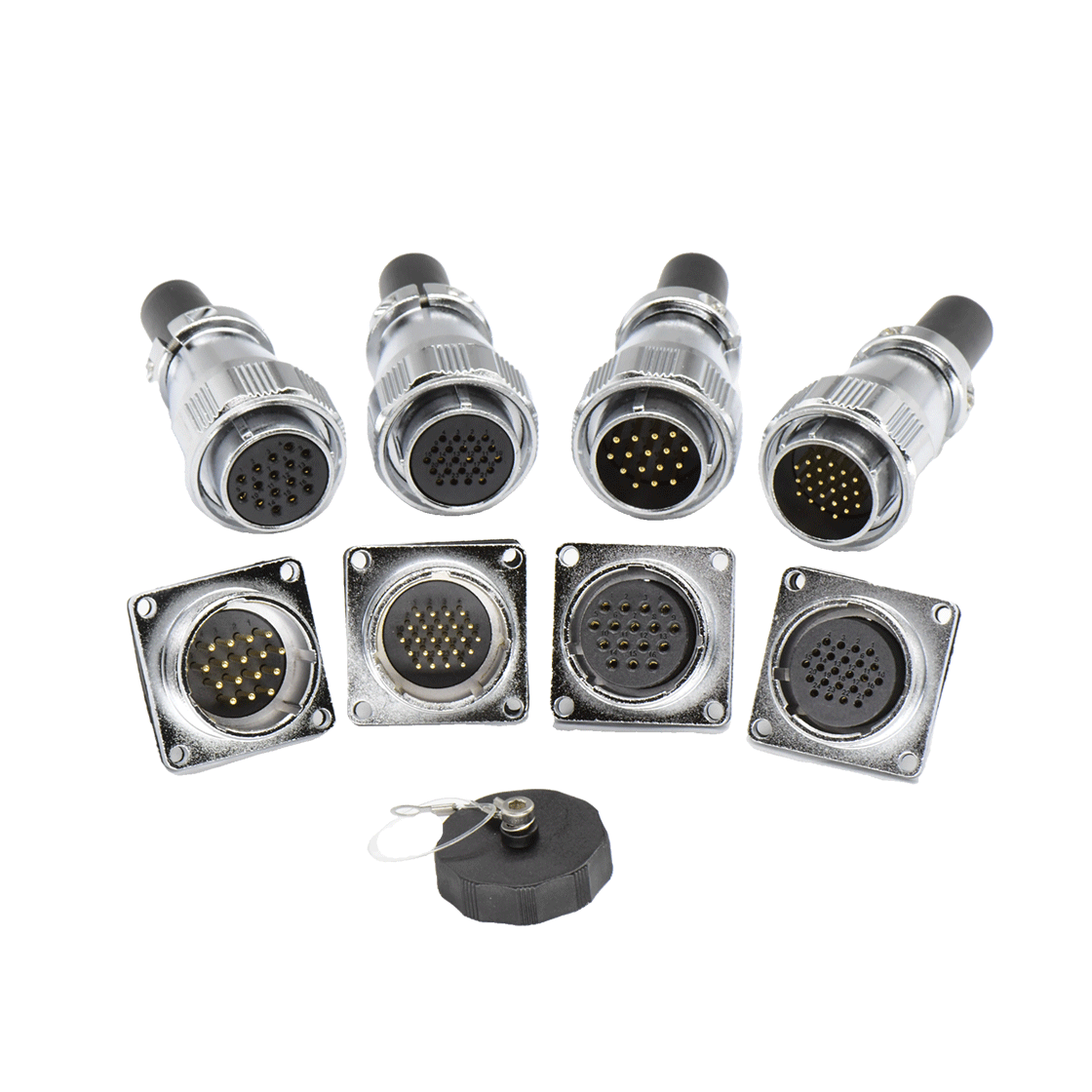

La familia DS28 incluye variantes con 8, 10, 12, 20 y 24 contactos, así como salidas de cable rectas o en ángulo de 90 grados. La versión de 24 pines puede transmitir la realimentación del codificador, los finales de carrera, la detección de par, las entradas/salidas y otros circuitos del conjunto a través de una única interfaz física.
La consolidación reduce el número de conectores independientes, pero no hace que circuitos distintos sean eléctricamente compatibles. Un documento de asignación de pines debe identificar cada circuito, la clase de tensión, la corriente, la ruta de retorno, la pantalla, los canales reservados y las funciones de mantenimiento. Los conductores sensibles de codificadores o sensores no deben colocarse junto a conductores de conmutación o relacionados con motores sin una evaluación de compatibilidad electromagnética (EMC).
Para la configuración DS28 de 24 pines, los límites especificados incluyen una corriente nominal de 5 A, una tensión de servicio de 400 V CA, una tensión de soporte durante un minuto de 1.200 V CA, una resistencia de contacto de 5 mΩ, una resistencia de aislamiento de 2.000 MΩ y conductores de sección no superior a 0,75 mm² o 18 AWG. Estas cifras establecen los límites de los componentes; no significan que cada contacto pueda soportar su carga máxima simultáneamente dentro de una junta confinada. El aumento de temperatura, el agrupamiento de conductores, el ciclo de trabajo, la carga por contacto adyacente y el conjunto terminado deben evaluarse en función del diagrama real del circuito.
Diseñar la apantallamiento y la puesta a tierra antes de congelar el plano del arnés
La compatibilidad electromagnética suele ser el factor decisivo cuando la alimentación, la señal de retroalimentación y las entradas/salidas comparten un mismo conector. El paquete de ingeniería deberá especificar qué pares están trenzados, qué circuitos están apantallados, cómo se conectan las pantallas a tierra, si la carcasa del conector forma parte del camino de la pantalla y en qué puntos se realiza la puesta a tierra.
Un valor elevado de la resistencia de aislamiento no aborda el acoplamiento entre conductores adyacentes. El buen desempeño en compatibilidad electromagnética depende de la agrupación de circuitos, la geometría de los pares, la construcción del cable, la longitud de las terminaciones, la continuidad de la apantallamiento, la topología de puesta a tierra y el trazado en relación con motores y dispositivos de conmutación. Estas decisiones deberían evaluarse bajo condiciones de funcionamiento real del motor, en lugar de verificarse únicamente con el robot desactivado.
La calidad de terminación es igualmente importante. La soldadura u otros métodos de terminación, la colocación de manguitos termocontraíbles, la identificación de los cables, la preparación de las pantallas y el alivio de tensión deben ser controlados mediante un proceso documentado. Un conector visualmente ordenado puede aún presentar uniones desalineadas, tramos largos sin retorcer o conductores sin soporte que se vuelven intermitentes bajo movimiento.
Verifique los materiales en función del entorno de operación

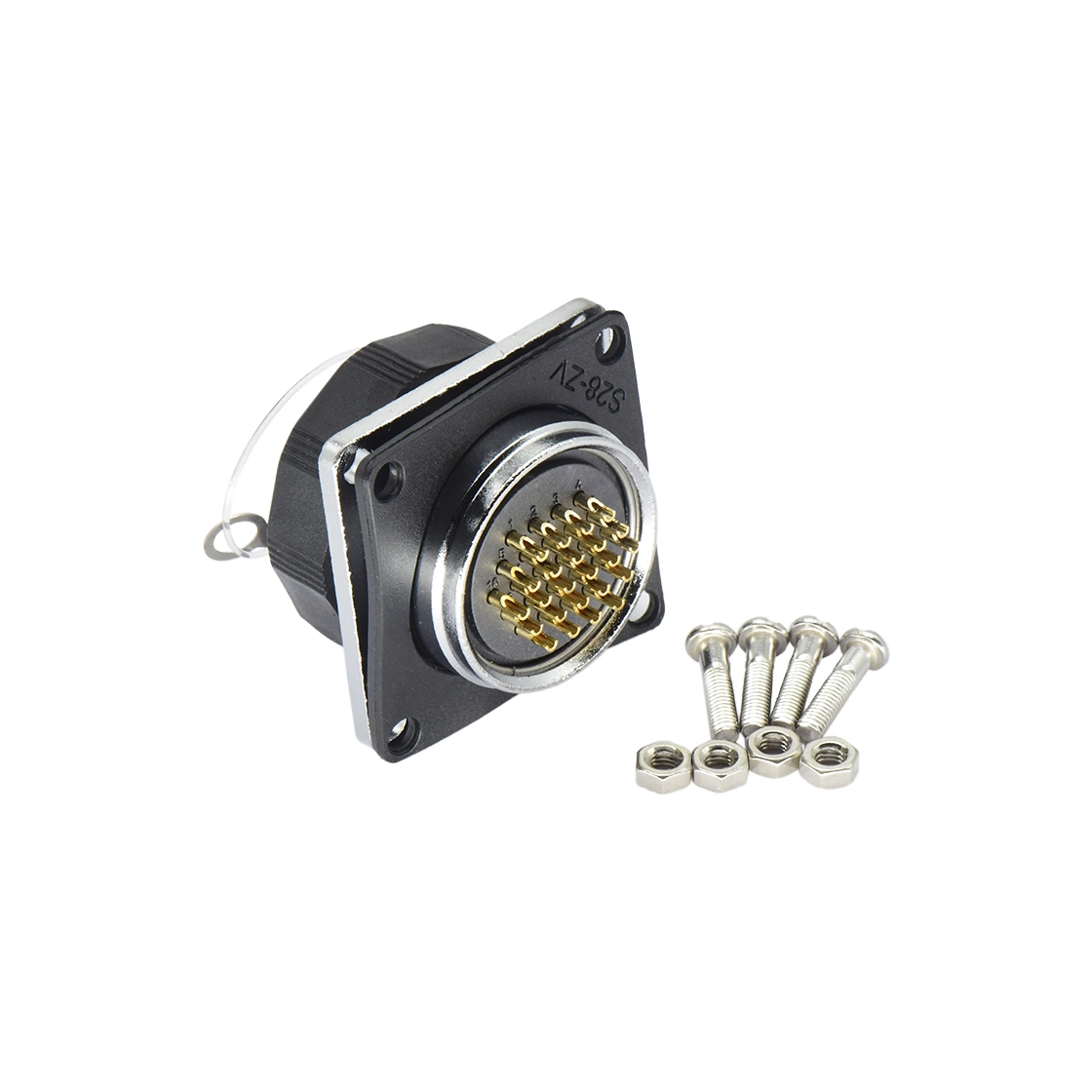

La familia DS28 utiliza contactos de cobre chapados en oro, una carcasa de aleación de zinc cromada, un aislante de PPS y bloqueo por rosca. Los límites especificados incluyen un rango de funcionamiento de -40 °C a 85 °C y 500 ciclos de acoplamiento. Estas características pueden admitir una interfaz industrial, pero su idoneidad depende de la aplicación en su conjunto.
La niebla de aceite, los líquidos de limpieza, la humedad, el polvo conductor, las operaciones de lavado con agua, los ciclos térmicos y los flexionamientos repetidos pueden afectar de manera distinta a la cubierta del cable, a las piezas de sellado, al acabado de la carcasa y a las terminaciones. El nivel de protección contra ingreso requerido debe confirmarse para el conjunto acoplado y la instalación específicos. Si la unión se desconecta con frecuencia, la estimación del ciclo de mantenimiento debe tener en cuenta la frecuencia real de servicio y las condiciones de manipulación, en lugar de basarse únicamente en la vida útil nominal del conector.
Convierta la junta en un módulo reemplazable
La razón más sólida para consolidar una interfaz conjunta es la arquitectura de servicios. Cuando todos los circuitos de alimentación, realimentación, límite y control requeridos atraviesan una frontera de conector documentada, la unión puede convertirse en un módulo sometido a ensayo independiente. La producción puede validar el módulo antes de su instalación, y los equipos de mantenimiento pueden localizar las averías sin necesidad de volver a terminar los conductores individuales en el interior del robot.
Ese resultado depende del control de la configuración. La numeración de pines, el género del conector, la orientación de las chavetas, las etiquetas de los cables, la política de contactos de reserva, los requisitos de par de apriete y los ensayos eléctricos deben mantenerse consistentes en todo el robot, la articulación de repuesto y el arnés de servicio. Un cambio en un circuito debe desencadenar la revisión de los planos, las instrucciones de ensamblaje, los dispositivos de prueba y el inventario de repuestos.
En WLconnectivity, recomendamos que los equipos que configuren un Conector de aviación DS Evaluar el sistema de acoplamiento completo y la salida del cable, en lugar de seleccionar únicamente en función del tamaño de la carcasa. Cuando el conector forma parte de un conjunto móvil terminado, un ensamble de cable para robótica Puede integrar la selección de conductores, la asignación de pines, el apantallamiento, el trazado de las pistas, el etiquetado, la terminación y las pruebas en un único entregable controlado.
Lista de verificación del prototipo y del lanzamiento
- Confirme cada circuito, retorno, apantallamiento, reserva y trayectoria de corriente en la asignación de pines.
- Verifique la carga de corriente simultánea y la elevación de temperatura para el ciclo de trabajo real.
- Compare las salidas rectas y en ángulo recto en el modelo completo de la articulación en 3D.
- Reserve holguras para el acoplamiento, el bloqueo, las herramientas, la mano, la flexión, la sujeción y la extracción.
- Simule o verifique físicamente todo el rango de movimiento articular.
- Defina los pares trenzados, el apantallamiento, la conexión a la carcasa y la puesta a tierra.
- Terminación de control, termorretráctil, identificación y alivio de tensión.
- Verifique el dibujo exacto del número de pieza, las clasificaciones, los materiales, la estanqueidad y la vida útil en acoplamiento.
- Realice pruebas de continuidad, aislamiento, continuidad del apantallamiento, integridad de la señal, durabilidad en movimiento y retirada en servicio sobre hardware representativo.
- Confirme que los módulos de producción y de reserva utilicen la misma definición de interfaz controlada.
Utilice el Contador de Contactos para simplificar el sistema
Un conector de 24 pines debería facilitar la construcción, la verificación y el mantenimiento del robot, no limitarse a alojar más circuitos en una misma carcasa. Cuando el acceso mecánico, la canalización de los movimientos, la separación eléctrica, la calidad de las terminaciones y la documentación de servicio se integran en una única interfaz, la interfaz DS28 puede admitir un módulo de empalme compacto y reemplazable. Si alguno de esos elementos permanece sin definir, el conector de alta densidad puede limitarse a trasladar la complejidad a un espacio más reducido y de difícil acceso.
