Una conexión M12 situada cerca de una articulación robótica mantiene su fiabilidad cuando el acoplamiento está completamente enclavado hasta alcanzar el par de apriete o el estado de bloqueo especificados, el receptáculo está montado de forma rígida, la masa del cable está soportada, la zona de transición del conector permanece fuera del radio de curvatura activo y el cable está homologado para el perfil real de torsión y flexión de la articulación. Ni los filetes del tornillo ni una arandela de bloqueo por sí solos garantizan la resistencia a las vibraciones, y no debe esperarse que el conector absorba movimientos descontrolados en la unión.
Las articulaciones de los robots reúnen movimiento alternativo, torsión, aceleración, vibración, ruido de conmutación del motor, un diseño compacto y calor. Las fallas suelen deberse a la fatiga del cable, la ruptura de la pantalla, el desgaste por microdeslizamiento en los contactos, la pérdida de precarga del acoplamiento, el retroceso de los contactos o el uso de una sobreinjeción como bisagra. Trate el conector, el cable, el conjunto de cableado, la geometría de las uniones y el diagnóstico del controlador como un único sistema de interconexión.
Caracterice el movimiento antes de seleccionar el hardware
Registre el ángulo articular, el rango de movimiento, la velocidad, la aceleración, el tirón, el tiempo de reposo, los cambios de dirección, la torsión por metro, el radio de curvatura, la longitud del cable, la temperatura, la carga útil y el número de ciclos por día de producción. “Vibración de 50 Hz” no describe el movimiento del robot ni un espectro de calificación. Separe el movimiento conjunto controlado de las vibraciones estructurales, los golpes durante el transporte, las colisiones y la ondulación del motor.
Utilice un modelo digital o una maqueta física para analizar la torsión de los cables, la migración de los bucles, el pinzamiento y el radio mínimo en todo el espacio de trabajo. Incluya las peores combinaciones de ejes y las posturas de mantenimiento. Un cable que luce relajado en la posición de reposo puede quedar tensado al alcanzar una extensión máxima.
Seleccione la interfaz M12 correcta

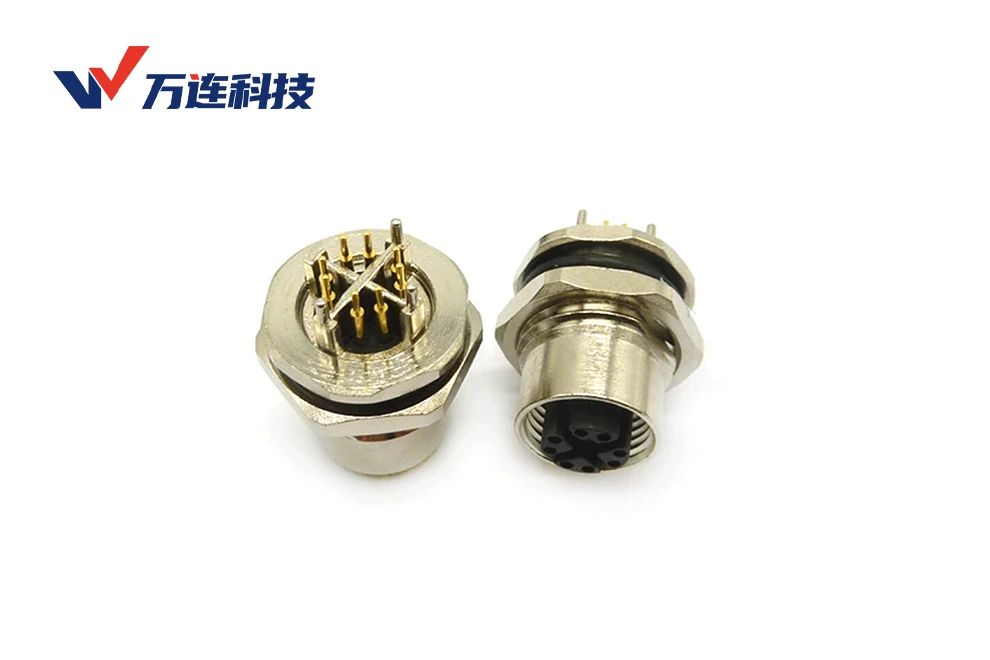

Defina cada canal: sensor I/O, codificador, Ethernet industrial, freno motor, potencia auxiliar o función de protección. Codificación de pares, contactos, voltaje, corriente, protocolo, apantallamiento, cable y puerto del dispositivo. M12 con codificación A es común para los sensores, con codificación D para 100BASE-TX de dos pares, con codificación X para Ethernet de cuatro pares superior, y las codificaciones de potencia dedicadas sirven a circuitos seleccionados de CA o CC.
La alta corriente del motor puede exceder una interfaz de señal M12 ordinaria. Verifique las clasificaciones de potencia M12 dedicadas o elija otro conector. El recuento de pines y el diámetro de la carcasa no establecen la corriente. Evite mezclar señales de potencia y señales de retroalimentación sensibles sin realizar un análisis de aislamiento, térmico y de compatibilidad electromagnética (EMC).
Acoplamiento de control y montaje
Los conectores roscados M12 se basan en el acoplamiento completo y el par específico del producto. Demasiado poco torque puede permitir micro-movimiento; demasiado puede dañar las roscas, insertos o sellos. Use una herramienta de torque adecuada donde el acceso permita y diseñe la junta para que los técnicos puedan ver la alineación de la llave y alcanzar el acoplamiento.
Las interfaces de tipo push-pull compatibles con M12 pueden reducir el tiempo de servicio cuando el enchufe y la toma se ajustan al mismo sistema de bloqueo compatible. Un clic o una marca visual solo son útiles si el mecanismo está debidamente calificado. No asuma que un conector macho-hembra genérico se acopla de forma segura con cualquier toma de tornillo M12.
Especifique un cable para robot auténtico
Conductores de hilos finos, trenzado equilibrado, aislamiento adecuado, materiales de relleno, geometría de la malla y cubierta exterior pueden mejorar la vida útil en condiciones dinámicas. El número de hebras por sí solo no garantiza millones de ciclos. Un cable para cadena portacables diseñado para flexión plana puede fallar por torsión, mientras que un cable para torsión puede comportarse de manera distinta en un canalizador estrecho.
Establezca el radio de curvatura, el ángulo de torsión, la longitud de calibre, la velocidad, la aceleración, la temperatura, el coeficiente de llenado del haz, la carga de tracción y el número de ciclos objetivo. Mantenga las derivaciones, empalmes, abrazaderas y sobremoldeados de conectores fuera de la zona de movimiento repetitivo. Soporta el peso del cable sin impedir el movimiento necesario.
Diseñar el alivio de tensión como un gradiente
Una transición de rigidez gradual puede reducir la tensión local, pero la geometría correcta de arranque depende del diámetro del cable, la cubierta, el modo de flexión y el conector. Un radio de transición de 8 mm fijo no es universal. El alivio de tensión no debe ser tan rígido que la curva se mueva hacia su borde o tan suave que el cable se repliegue en la terminación de contacto.
Los elementos de resistencia pueden soportar cargas de tracción en los cables seleccionados, pero deben quedar anclados a una estructura adecuada. La fibra de aramida no previene la fatiga del cobre causada por dobleces o torsiones excesivos. Verifique toda la terminación bajo movimiento conjunto.
Preserve el EMC y el rendimiento de los datos
Los motores y los accionamientos de los robots generan ruido en modo común. Desvíe la señal de realimentación y los datos lejos de los cables del motor siempre que sea posible, minimice el área del lazo y mantenga la continuidad de la pantalla a través de las carcasas de los conectores y de las puestas a tierra del equipo. Un apantallamiento de lámina y trenza puede ser eficaz, pero debe resistir movimientos repetidos; repita las pruebas de impedancia de transferencia o de canal después del flexionado.
Monitorea los contajes del codificador, los errores de Ethernet, los fotogramas de la cámara o el ruido analógico durante el movimiento. La coherencia de la continuidad en corriente continua puede mantenerse mientras que la impedancia de la pareja o el rendimiento del apantallamiento se degradan. El Arquitectura robótica de la conectividad del brazo Puede ayudar a mapear zonas fijas y móviles antes de la selección de componentes.
Calificación dinámica
- Mida la resistencia de contacto de referencia, el aislamiento, la continuidad de la pantalla y el rendimiento de los canales de señal.
- Instale los conjuntos de producción en la junta representativa o en el paquete de montaje.
- Ejecute el peor perfil de movimiento validado mientras monitorea las discontinuidades cortas y los errores de datos.
- Añada combinaciones de temperatura, carga útil y vibración que reflejen el servicio.
- Inspeccione la retención del par de torsión del acoplamiento, el desgaste de los contactos, el engarzado, la pantalla, la cubierta y la transición.
- Repetir las mediciones eléctricas y de canal y comparar la variación respecto al valor basal.
Para ensambles móviles fabricados en fábrica, revise Opciones del montaje de cable de la robótica y requieren las condiciones reales del ensayo de movimiento y los criterios de falla.
Mantenimiento
Inspeccione según el conteo cíclico, el entorno y los datos de estado, en lugar de seguir un calendario universal. Busque migración del cable, abolladura de la cubierta, acumulación de torsión, abrasión, movimiento en los acoplamientos, contactos calientes, aumento de la resistencia y un creciente número de errores de red. Reemplace un contacto o un cable dañado conforme a los procedimientos aprobados; el enderezado en campo o el refuerzo improvisado pueden ocultar signos de fatiga.
Preguntas frecuentes
¿Puede un conector M12 sentarse dentro de la curva móvil?
Normalmente, manténgalo en una zona de tensión constante o baja. Si debe moverse, especifique el conector exacto, la transición del cable, la montura y el perfil de movimiento.
¿Un millón de ciclos garantiza la vida del robot?
No. El radio, la torsión, la velocidad, la temperatura, el haz de cables, la carga, el conector, el sistema de monitorización y los criterios de aceptación deben coincidir con los del robot.
¿Evitará una arandela de resorte todo tipo de aflojamiento?
No. El diseño del acoplamiento, el par de torsión, la montaje, la carga sobre los cables, el espectro de vibraciones, el desgaste y la relajación del material determinan la retención.
Conclusión
La fiabilidad de las articulaciones robóticas se logra al aislar el conector del movimiento y al certificar el cable para el movimiento específico correspondiente. Acoplamiento de control, enrutamiento, transición de tensiones, apantallamiento y monitoreo dinámico en tiempo real, en lugar de depender de una etiqueta antivibraciones genérica.
