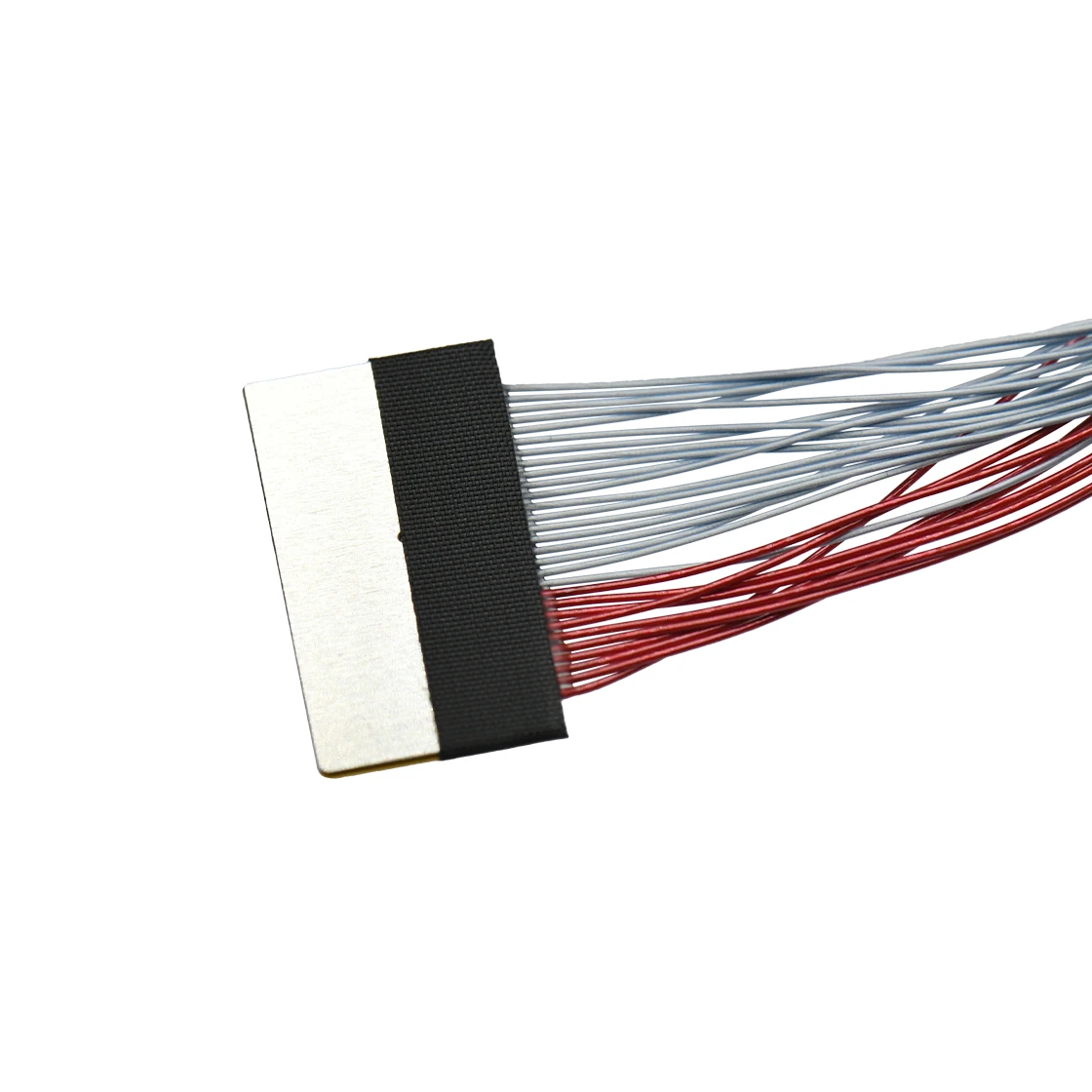

Un conector de articulación para robots humanoides debe adaptarse a un módulo compacto, al tiempo que transmite la alimentación del motor, los frenos, los sensores, los codificadores y las señales de comunicación, incluso en condiciones de vibración y movimiento repetitivo. El conector puede alojarse dentro del módulo y permanecer prácticamente estacionario, o bien puede experimentar movimientos del cable en las proximidades de un eje de rotación. Esa distinción modifica los requisitos relativos al cable, a la liberación de tensión, a la retención y a los ensayos.
La selección debe comenzar con un modelo de interfaz y de movimiento, no con el conector más pequeño disponible. La alta densidad solo tiene valor cuando la temperatura de contacto, la integridad de la señal, el acceso al acoplamiento y el mantenimiento se mantienen bajo control.
Mapear los circuitos y las consecuencias de las fallas
Enumere las fases del motor, la alimentación de corriente continua, el freno, la detección de temperatura, el codificador o el resolutor, las comunicaciones, las conexiones a tierra de protección o a la carcasa, así como los circuitos de reserva. Registre la corriente y el voltaje normales y de pico, los transitorios, el ancho de banda, las trayectorias de retorno, la resistencia admisible y la respuesta ante fallas.
Separe las rutas de conmutación de alta corriente de la retroalimentación de bajo nivel donde la geometría y EMC lo requieran. Decida qué conexiones deben permanecer redundantes o ser monitoreadas. Un solo conector híbrido compacto puede simplificar el ensamblaje, pero también puede concentrar varias funciones de falla en una interfaz.
Construya la pila tridimensional de embalaje
Controle la envolvente de acoplamiento, la carcasa trasera, la salida del cable, el radio de curvatura, los sujetadores, el mecanismo de liberación, la herramienta de servicio, el PCB, el disipador de calor y las holguras móviles. Incluye recorrido de ensamblaje: un conector puede caber después del acoplamiento, pero carece de espacio para la carrera de inserción o los dedos del técnico.
Utilice referencias acotadas vinculadas a la carcasa de la junta y realice un análisis de tolerancias para la posición del panel, la ubicación de la PCB, el juego del conector y la entrada de los contactos. El apareamiento ciego requiere características adicionales de alineación y prevención de daños y debe validarse a través del peor desplazamiento y ángulo creíbles.
Separe el movimiento del conector del movimiento del cable
Cuando sea posible, mantenga la interfaz acoplada y los terminales en una zona estable, y canalice el movimiento a través de un cable diseñado para ese eje. Defina el radio de plegado, el ángulo de torsión, la velocidad, la aceleración, los ciclos, la temperatura y la carga. Un cable para cadena portacables no es automáticamente apto para torsión.
Proporcione abrazaderas y un alivio de tensión gradual para que el movimiento del cable no afecte los contactos, las terminaciones por crimpado, las soldaduras ni las terminaciones de la pantalla. Valide el conjunto ensamblado completo ya que las cubiertas, los engranajes, las mangueras y los arneses situados en las proximidades pueden alterar el movimiento.
Gestione la densidad de corriente y el calentamiento de las uniones
Los módulos conjuntos contienen motores, cajas de engranajes, cojinetes, frenos y componentes electrónicos que generan calor. Las clasificaciones de corriente del conector dependen del conductor, la geometría de contacto, la carga simultánea, la temperatura ambiente, la carcasa y la refrigeración. Calcule la caída de voltaje y mida la temperatura en el deber de intención de producción.
La corriente pico del servo puede ser breve pero repetitiva. Utilice el perfil completo de movimiento y carga. El intercambio de corriente desigual, el aumento de la resistencia de contacto después de la vibración y el calor conducido desde el motor pueden reducir el margen. No aumente la densidad del circuito sin repetir la revisión térmica.
Proteger la retroalimentación y la comunicación
Los canales de codificador, resolución y datos necesitan una asignación de pares adecuada, impedancia cuando sea necesario, trayectorias de retorno, control de diafonía y continuidad de blindaje. Mantenga la torsión del par cerca de los contactos y evite las coletas largas del escudo donde importa el rendimiento de alta frecuencia.
El chasis, el bastidor del motor, el blindaje del cable, la carcasa del conector y el controlador forman un sistema EMC. Valide la precisión de la retroalimentación, los errores de enlace y el comportamiento del control mientras los motores conmutan y la articulación se desplaza a lo largo de todo su rango de posición.
Diseño de retención y enclavamiento para el ensamblaje
Elija roscado, de bayoneta, push-pull, pestillo o retención a nivel de placa de la vibración, el espacio, la frecuencia de acoplamiento, el acceso al servicio y la garantía requerida. Proporcionar un indicador claro de compromiso total. Interfases clave de alimentación y de retroalimentación para que una conexión incorrecta verosímil quede bloqueada físicamente antes de que los contactos entren en contacto.
La seguridad de la posición del terminal y la seguridad de la posición del conector pueden respaldar determinados diseños, pero deben detectar un asiento incompleto en lugar de cerrar sobre él. Defina los límites de fuerza de inserción y extracción que los técnicos y los sistemas automatizados puedan cumplir sin provocar el arrastre del cable.
Planificar la frontera de mantenimiento
Decida si la unidad reemplazable en el campo es un cable, un módulo conjunto, un motor, un controlador o un segmento completo de la extremidad. Ubique los conectores de modo que la unidad seleccionada pueda aislarse y reemplazarse sin dañar otros arneses. Utilice etiquetas y repuestos controlados.
Los proyectos de robótica pueden comparar soluciones de conectividad para brazos robóticos y coordinar el movimiento de los conjuntos mediante Capacidades de ensamblaje de cables para robótica.
Utilice prototipos por etapas para retirar diferentes riesgos
Las maquetas de embalaje permiten verificar el acceso, la carrera de inserción y el recorrido del cable antes de que los prototipos eléctricos estén disponibles. Los prototipos eléctricos pueden verificar el comportamiento de corriente, señal y EMC. Las plataformas de movimiento pueden reproducir flexión y torsión sin operar un robot completo. Todavía se requieren módulos de unión con intención de producción porque interactúan la rigidez de la carcasa, el calor, la vibración del engranaje, el firmware de control y los cables cercanos.
Defina qué puede y qué no puede demostrar cada prototipo. Una carcasa impresa en 3D puede resultar adecuada desde el punto de vista del ajuste, pero podría no reflejar la resistencia propia del moldeo, la estabilidad dimensional, el apantallamiento electromagnético ni la resistencia térmica. Un arnés de banco corto puede ocultar la caída de tensión y las pérdidas a altas velocidades. Las decisiones de liberación deben basarse en muestras que representen la función declarada.
Inspeccione la junta a lo largo de su vida útil
Los criterios de mantenimiento deben abarcar el acoplamiento incompleto, el desgaste del cierre, los daños en la carcasa, la decoloración por calor, la corrosión, las abrasiones en el cable, el movimiento de las abrazaderas, las fallas en la pantalla y el aumento en el número de errores. Registra las fallas según la posición del eje y el estado de movimiento. Una falla que aparece solo en un ángulo puede originarse en la ruta o alivio de tensión en lugar de los contactos del conector en sí.
Validar a nivel de módulo conjunto
- Verifique dibujos de interfaz, pinout, claves, apareamiento, envolvente, ruta y secuencia de servicio.
- Mida la continuidad, la resistencia, la caída de voltaje, el aumento de temperatura, el aislamiento y el rendimiento de la señal.
- Aplicar perfiles de acoplamiento, tracción, flexión, torsión, vibración, choque y movimiento articular.
- Someter a ciclos térmicos, humedad, contaminación y otras exposiciones ambientales.
- Haga funcionar el motor y el sistema de retroalimentación bajo las condiciones de carga pertinentes y monitoree las fallas intermitentes.
- Repita las inspecciones eléctricas, mecánicas y visuales y controle todos los cambios de diseño y de proceso.
Un conector de unión compacto es fiable cuando protege la mecánica de los contactos y las señales dentro del sistema completo de movimiento y térmico. El embalaje, la dinámica de los cables, la compatibilidad electromagnética (EMC), la sujeción y la mantenibilidad deben abordarse de manera conjunta antes de congelar la arquitectura del robot.
