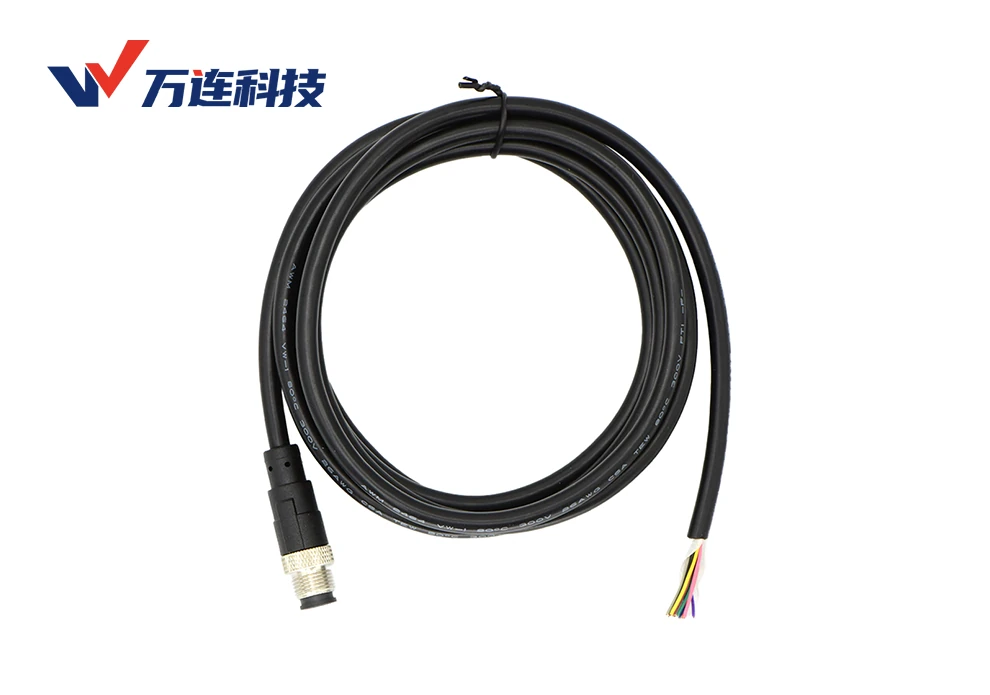

Un connecteur moulé M12 ne constitue pas à lui seul un ensemble de câble approprié pour un mouvement continu. Les chaînes de traînée imposent principalement le recourbement répété, alors que les joints de robot peuvent ajouter la torsion, se plier dans les plans multiples, l'accélération, l'abrasion, et la charge de traction changeante. Le harnais entier-conducteurs, isolation, géométrie de paire, bouclier, remplisseurs, veste, transition de surmoulage, support de connecteur, et cheminement-doit être conçu et qualifié pour le mouvement réel.
Le processus de sélection doit traduire la trajectoire du robot en exigences mesurables concernant les câbles: rayon de courbure dynamique minimal, sens de courbure, angle de torsion par mètre, longueur de déplacement, vitesse, accélération, nombre de cycles, température, exposition aux produits chimiques et dégradation admissible du signal. Les allégations relatives aux produits, telles que «haute flexibilité» ou «câble pour robots », ne sont pas interchangeables sans mentionner les conditions d’essai correspondantes.
Distinguer flexion répétée de torsion
| Motion | Stress dominant | Réponse typique de la conception |
|---|---|---|
| Déplacement en chaîne de traction | Flexion répétée dans un plan contrôlé, accélération et interaction entre câbles | Câble Chaîne-évalué, rayon dynamique défini, placement neutre, remplissage et guidage commandés |
| Torsion de l’axe du robot | Déplacement angulaire répété le long de la longueur du câble | Construction adaptée aux contraintes de torsion, longueur libre suffisante, fixation et angle contrôlés par mètre |
| Mouvement composé de l’emballage vestimentaire | Flexion, torsion, fouettement et charge de traction locale | Simulation de trajectoire, guides, soulagement de la contrainte, boucle de service et essais de résistance mécanique |
| Mouvement de service occasionnel | Faible nombre de cycles avec de possibles coudes manuels serrés | Rayon minimal, instructions de manutention, protection et inspection des connecteurs |
Un câble optimisé pour des millions de cycles de flexion planaire peut échouer rapidement lorsqu'il est tordu. Inversement, un câble de torsion peut être endommagé dans une chaîne de traînée mal remplie. Indiquez le profil de mouvement dans la DDQ et demandez au fournisseur une méthode d'essai applicable, pas seulement un numéro de cycle.
La conception du câble conditionne la durée de vie en fatigue
Les conducteurs à brins fins peuvent répartir les contraintes de flexion, mais le seul nombre de brins ne suffit pas. La longueur des brins, le regroupement, le matériau des conducteurs, l’isolation, la disposition des âmes, les remplisseurs, les rubans, le blindage et la gaine déterminent le comportement mécanique interne du câble. Une construction équilibrée contribue à éviter le déplacement des conducteurs et la concentration des contraintes. La section du conducteur doit encore satisfaire aux exigences de résistance, de chute de tension, d’intensité et de température.
Le câble dynamique blindé nécessite une attention particulière. Une tresse dense conventionnelle peut subir une fatigue ou modifier sa géométrie lors de mouvements répétés. Les blindages en spirale, les tressages optimisés, les feuillards et les structures hybrides impliquent chacun des compromis en termes de durée de vie en flexion, de couverture, de résistance et de performances aux hautes fréquences. Pour les liaisons Ethernet ou à encodeur, vérifiez que l’impédance, l’équilibrage des paires, l’atténuation et la continuité du blindage restent conformes aux spécifications après le conditionnement en mouvement.
La transition de surmoulage constitue une zone critique de contraintes
Le surmoulage scelle et prend en charge la transition câble-connecteur, mais un changement brusque de rigidité peut créer un point chaud de fatigue. La géométrie de la déformation, la dureté du matériau, la liaison à la gaine du câble, la direction de sortie du câble et l'emplacement de la pince à proximité devraient produire une transition progressive. Le harnais ne doit pas amorcer sa courbure dynamique immédiatement à l’arrière du connecteur.
Un boîtier à angle droit peut améliorer l’encombrement, mais son indexation par rapport à la clavette de l’M12 doit être conforme au cheminement du matériel. Si l’installation contraint le câble à s’enrouler simplement pour atteindre la chaîne, le connecteur censé être correct a alors introduit une précontrainte permanente. Verrouillez l’orientation d’un dessin selon une convention de visualisation définie.
Cheminez le harnais en tant que sous-système mécanique
- Modélisez l’enveloppe complète du robot et déterminez les configurations de flexion maximale, de torsion maximale, d’extension maximale ainsi que les situations de collision.
- Maintenez le câble à l’intérieur du rayon de courbure dynamique recommandé par le fabricant sur toute la trajectoire.
- Prévoyez une longueur libre suffisante pour permettre le mouvement sans former de boucles susceptibles d’entrer en contact avec les structures environnantes.
- Fixez les colliers sur des zones fixes appropriées et évitez d’écraser la gaine ou de contraindre excessivement la torsion.
- Dans une chaîne porte-câbles, respectez les instructions relatives au remplissage, à la séparation, à la répartition des charges et à la fixation d’extrémité.
- Évitez de frotter contre les arêtes vives, les projections de soudure, les surfaces chaudes et les composants mécaniques en mouvement.
- Rendez la pièce de robe inspectable et remplaçable sans perturber les autres axes non concernés.
Les essais de routage doivent utiliser le connecteur réel, la longueur du câble, l'outillage et la charge utile. Un modèle numérique peut manquer de frottement, de croissance de faisceau, de rigidité de la température et de variation d'installation de l'opérateur.
Les exigences électriques demeurent intégrées à la conception dynamique
Sélectionnez le codage M12 et le nombre de contacts sur l’interface de l’équipement. Vérifiez le courant nominal par contact chargé dans les conditions maximales d’ambiance et de groupement. Pour l’alimentation en courant continu, calculez la chute de tension aller‑retour et le courant d’appel. Pour les données, utilisez un câble conforme au protocole et qualifiez l’ensemble de la voie de transmission. Pour les capteurs de bas niveau, vérifiez le blindage et la référence de masse. Un harnais mixte peut nécessiter une séparation physique entre les circuits d’alimentation bruyants et les signaux sensibles.
Un mouvement répété peut créer des ouvertures intermittentes avant qu'un conducteur ne tombe complètement en panne. Le suivi de la seule continuité statique au repos risque de passer à côté du défaut. Pendant les essais d'endurance, déplacez le câble tout en mesurant la résistance ou la continuité du conducteur avec un échantillonnage suffisant, et surveillez les erreurs de données pour les circuits de communication.
Construire un test d'endurance défendable
Utilisez le câble de production, le surmoulage, le connecteur, le collier de serrage, le rayon de courbure, la longueur de torsion, la vitesse, l’accélération, la température et le cheminement. Effectuez le test dans la combinaison critique la plus défavorable, tout en reconnaissant qu’une combinaison trop artificielle pourrait engendrer un mode de défaillance qui ne se produit jamais en service. Définissez le cycle, les changements de direction, le temps d’arrêt et l’intervalle d’inspection afin que les résultats soient reproductibles.
Les critères d’acceptation peuvent inclure l’absence de circuits ouverts ou de courts‑circuits, une variation de la résistance limitée, une continuité stable du blindage, des performances acceptables de chaque canal, l’absence de fissuration de la gaine, l’absence de décollement de la surmoulure, l’absence de déplacement des contacts et le maintien de l’étanchéité après conditionnement. La section a soumis des échantillons à des essais afin de déterminer si la cause fondamentale est la fatigue du conducteur, un dommage au blindage, l’usure de la gaine, la contrainte d’extrémité ou le cheminement.
Planifiez l’inspection et le remplacement avant la production
Établissez une référence pour les erreurs de communication, la résistance ou la qualité d’image lors de la mise en service. Inspectez les zones à fort mouvement pour y déceler un polissage, un aplatissement, des fissures dans la gaine, une tresse exposée, des colliers déplacés ainsi qu’une modification de la géométrie des boucles. Utilisez les données de cycle ou d’état pour planifier les opérations de remplacement lorsque une défaillance imprvue entraînerait l’arrêt d’une ligne ou créerait un risque. Un harnais modulaire qui peut être remplacé rapidement peut fournir plus de valeur de cycle de vie qu'un assemblage théoriquement plus long mais inaccessible.
Pour la planification de l’application, réviser Options d’assemblage de câbles pour la robotique aux côtés du plus large Architecture de connectivité pour bras robotique. La qualification finale doit reproduire le mouvement de l’axe prévu ainsi que l’environnement d’exploitation.
Questions fréquemment posées
Une gaine en PUR suffit-elle à conférer à un câble une certification pour chaîne porte-câbles?
Non. Le matériau de la veste n’est qu’un seul facteur. Le conducteur, l’isolation, le noyau, le blindage, le toronnage ainsi que le profil de mouvement d’essai déterminent l’aptitude en service dynamique.
Un câble pour chaîne porte-câbles peut-il être utilisé pour la torsion des robots?
Uniquement si le fabricant spécifie et valide la torsion requise. La flexion plane et la torsion engendrent des contraintes internes distinctes.
Où doit-on placer la première pince?
Suivez les recommandations du fabricant du câble et du connecteur, ainsi que la conception de l’itinéraire de câblage. Il doit maintenir le connecteur sans imposer une courbure dynamique à la transition surmoulée.
Que faut-il surveiller lors d’un test de flexion?
Au minimum: ouvertures, courts‑circuits, variation de la résistance, continuité du blindage, dommages physiques et maintien des connecteurs. Ajoutez des mesures en temps réel du protocole ou du signal pour l’interface réelle.
